スタイリッシュで機能豊富な
次世代型ユーザーインターフェース
ILLUSTRIS®

 LinkIconILLUSTRIS_brochure_jp.pdf






  • ILLUSTRISは、洗練されたデザインと直感的で使いやすいタッチセンシティブ技術を取り入れ、高度な照明制御機能を備えたユーザーインターフェースです。
  • 標準的なDALIタイプ6調光ドライバーおよびヒューマン・セントリック・ライティング向けのDALIタイプ8カラーデバイス(色温度/フルカラー)を即時に制御します。 柔軟性を高めるためにHelvarのDIGIDIMシステムの一部として組み込むこともできます。洗練されたデザインと機能を備えた照明制御が必要なオフィス、ヘルスケア、住宅、ホスピタリティ・プロジェクトに最適です。



  • スマートチョイス:標準的な調光、色温度またはフルカラー制御のために、材質と色の選択が可能な3種類のフロントフェイシアのデザインを用意しています。あなたの照明ニーズに適したフロントフェイシアを選択し、290x DALIインターフェースと組み合わせて使用します。基本的な操作は追加のプログラミングなしで機能します。 特定のタスクに最適な照明シーンを作成し、ユーザーの快適性、健康と幸福を向上させ、必要に応じて新しいシーンとして保存することもできます。



  • アプリケーションの接続:iOSやAndroidのスマートフォンやタブレット端末をBluetoothでILLUSTRISに接続し、SceneSetアプリから照明を制御することもできます。 セキュリティ機能によって許可されたユーザーだけが照明システムにアクセスできるよう制限することができます。設定は、豊かなユーザー経験のためにILLUSTRISパネルとSceneSetアプリで調整することができます。


※照明器具はDALI対応品(タイプ6またはタイプ8)をご使用ください。
※ILLUSTRISを使用する際は 別途 DALIパワーサプライユニット(402)が必要となります。
※DALIタイプ8とは、従来 色温度制御は暖色と白色(2アドレス)、フルカラー制御はRGBW(4アドレス)それぞれを制御する必要がありましたが、これらを1アドレスで制御することができるDALI LEDドライバーの規格です。

 LinkIconILLUSTRIS_brochure_jp.pdf




ILLUSTRISは、洗練されたデザインと直感的で使いやすいタッチセンシティブ技術を取り入れ、高度な照明制御機能を備えたユーザーインターフェースです。


標準的なDALIタイプ6調光ドライバーおよびヒューマン・セントリック・ライティング向けのDALIタイプ8カラーデバイス(色温度/フルカラー)を即時に制御します。 柔軟性を高めるためにHelvarのDIGIDIMシステムの一部として組み込むこともできます。洗練されたデザインと機能を備えた照明制御が必要なオフィス、ヘルスケア、住宅、ホスピタリティ・プロジェクトに最適です。

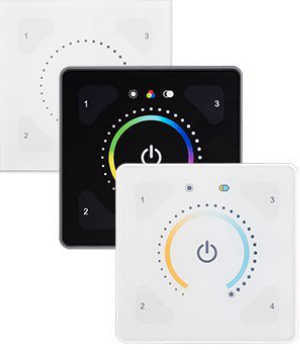

ILLUSTRIS
フロントフェイシア

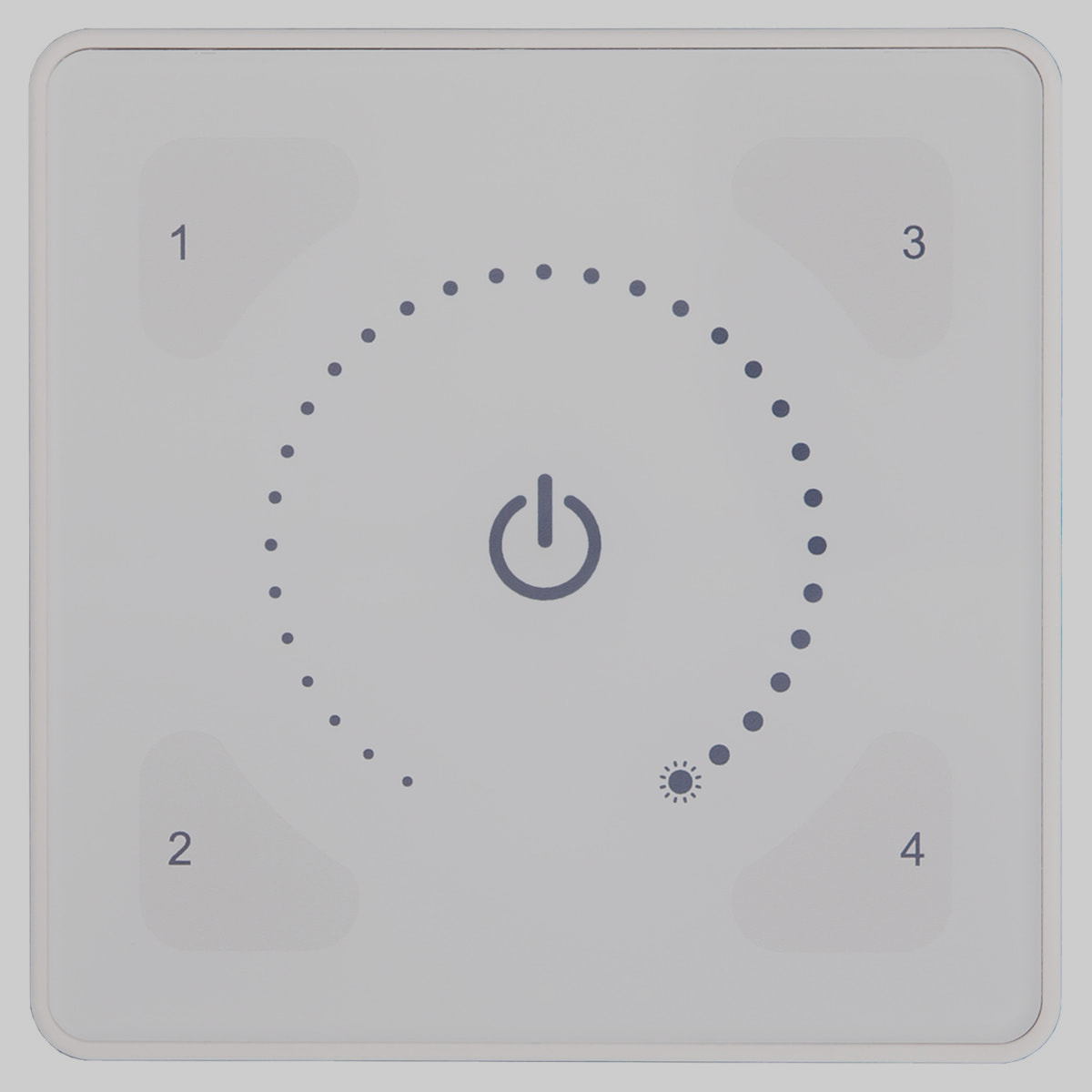

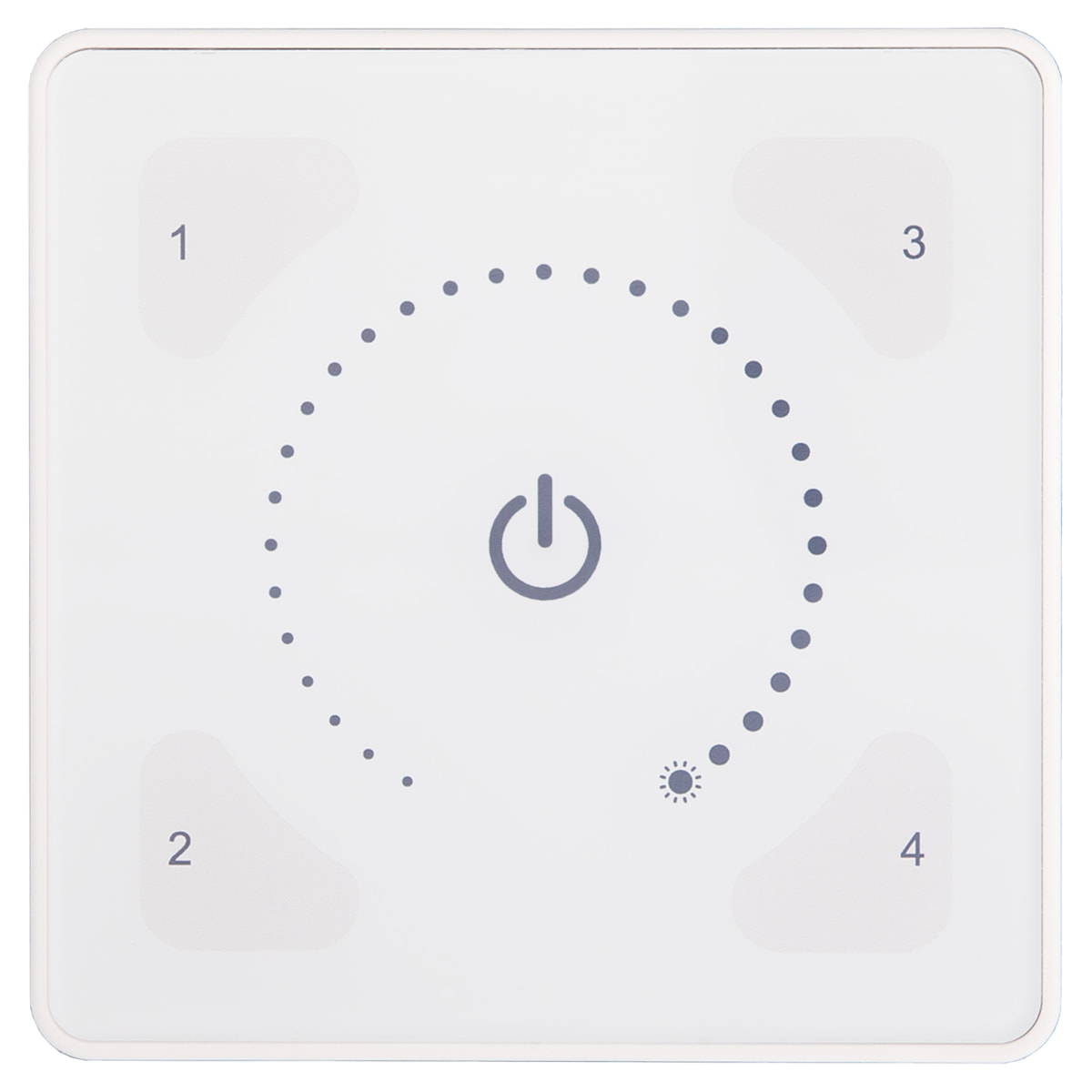

191PW

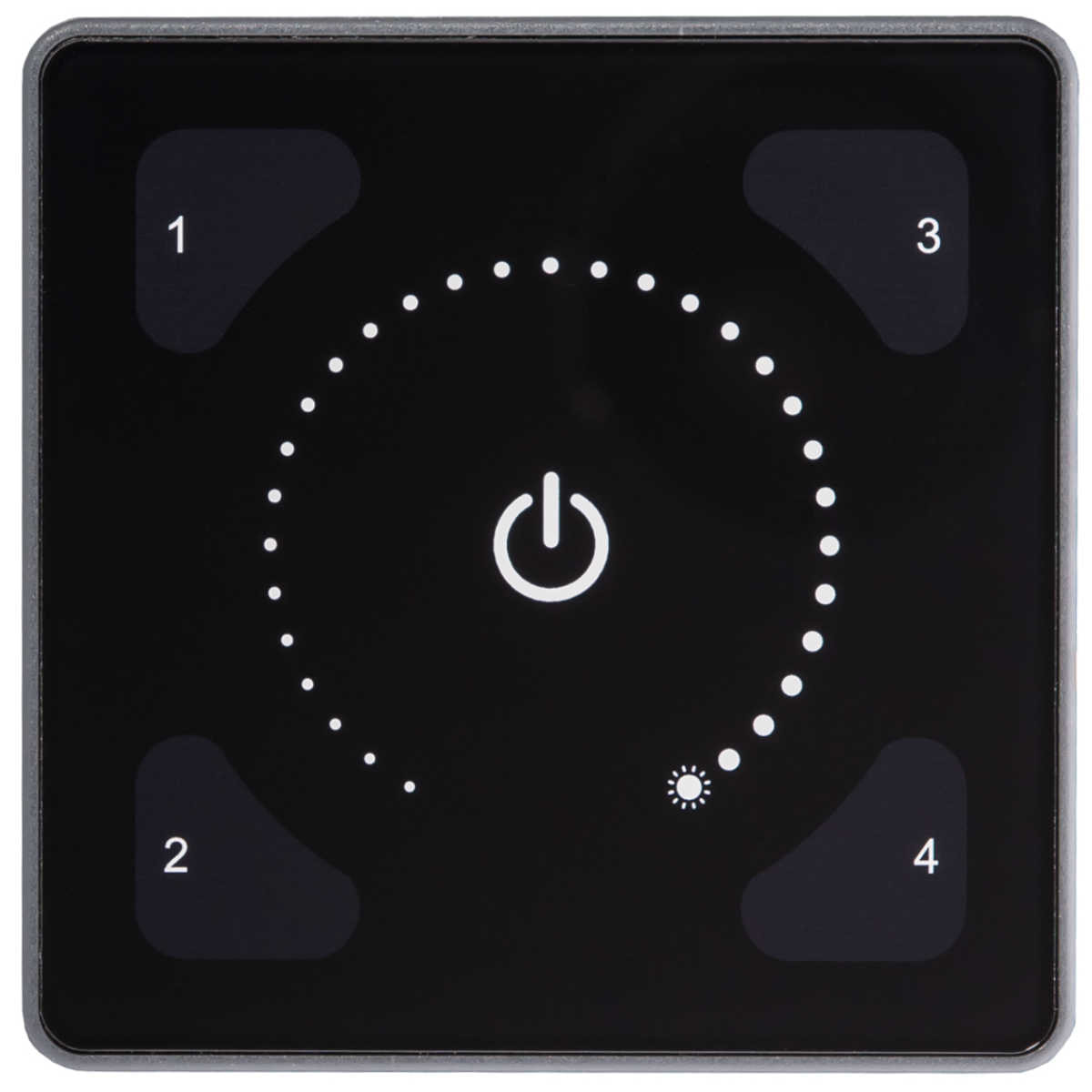

191PB






191xx

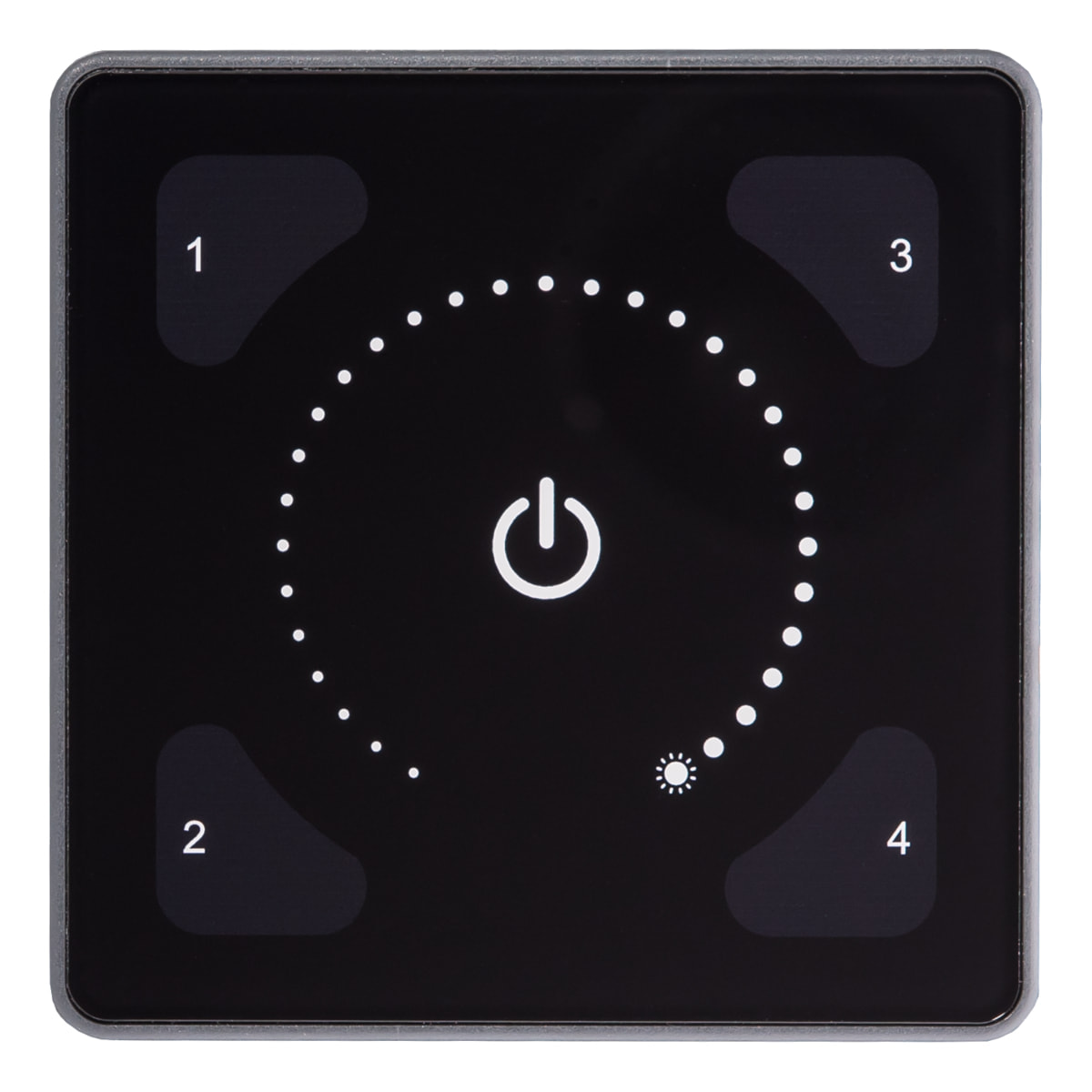

ILLUSTRIS シーンコントロール フロントフェイシア


4シーン,OFF/ラストレベル,直感的な調光コントロール機能を備えたユーザーインターフェース
DALIタイプ6(単色LED照明)をコントロールすることができます。

191PW - プラスチックホワイト
191PB  - プラスチックブラック

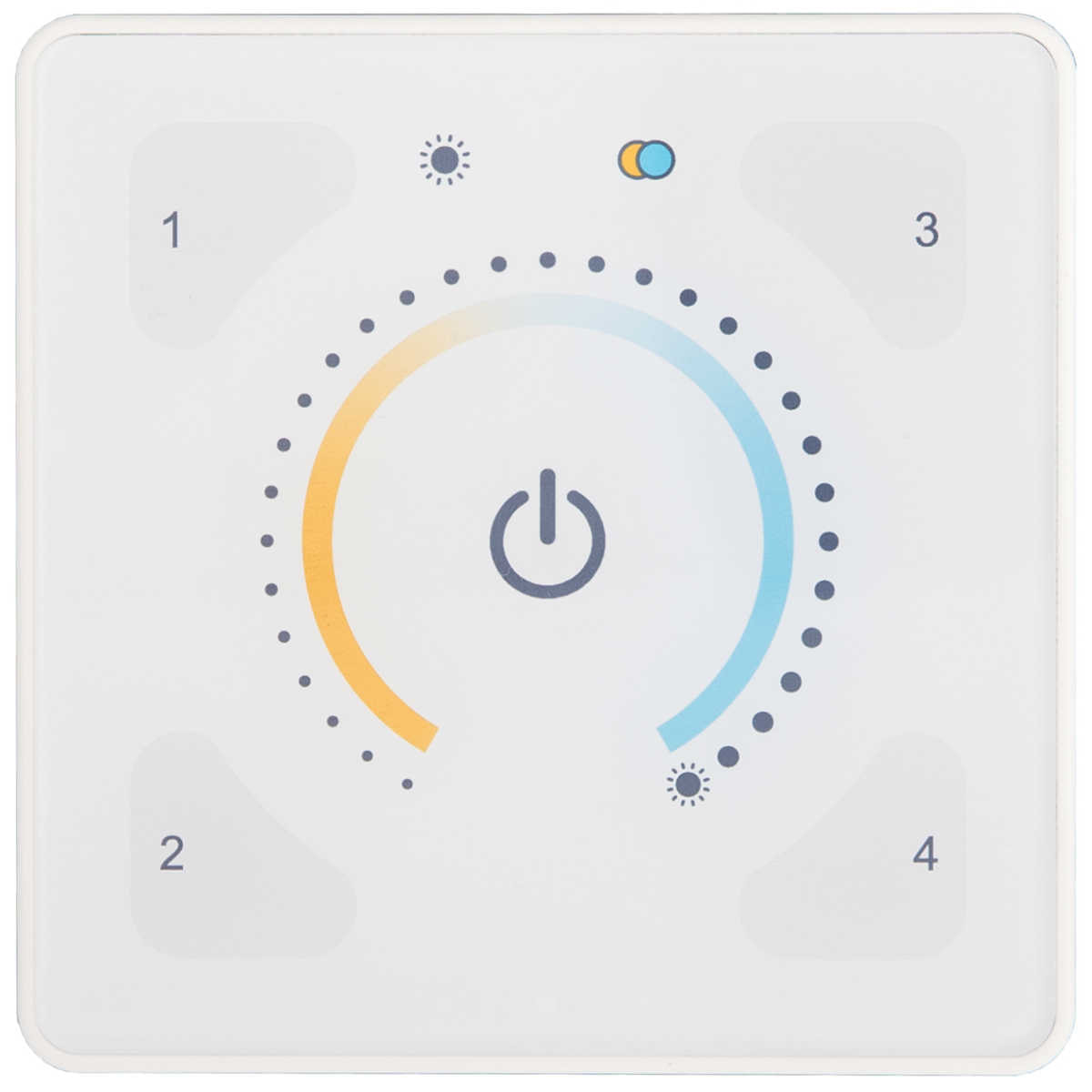

192PW

192PB


192xx

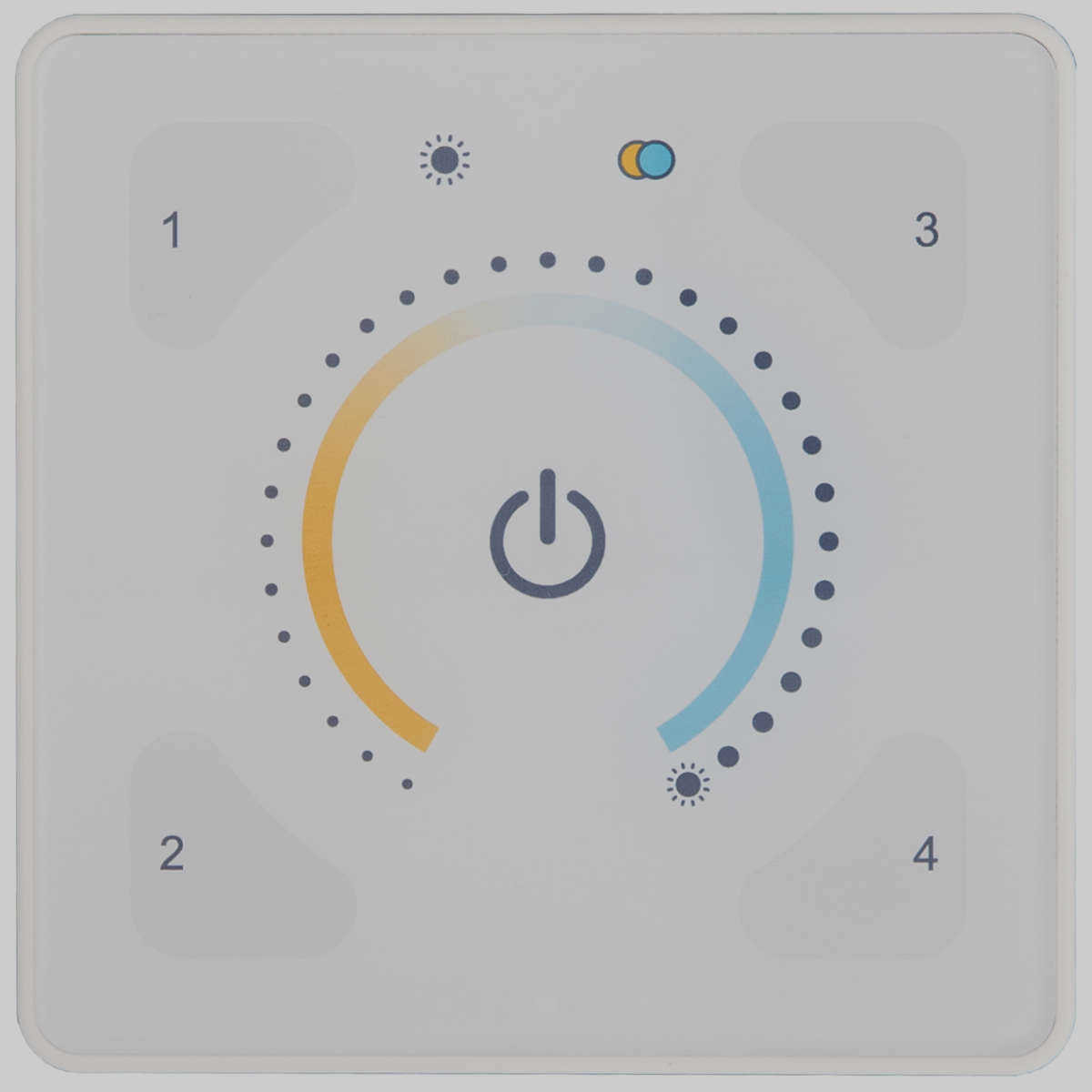

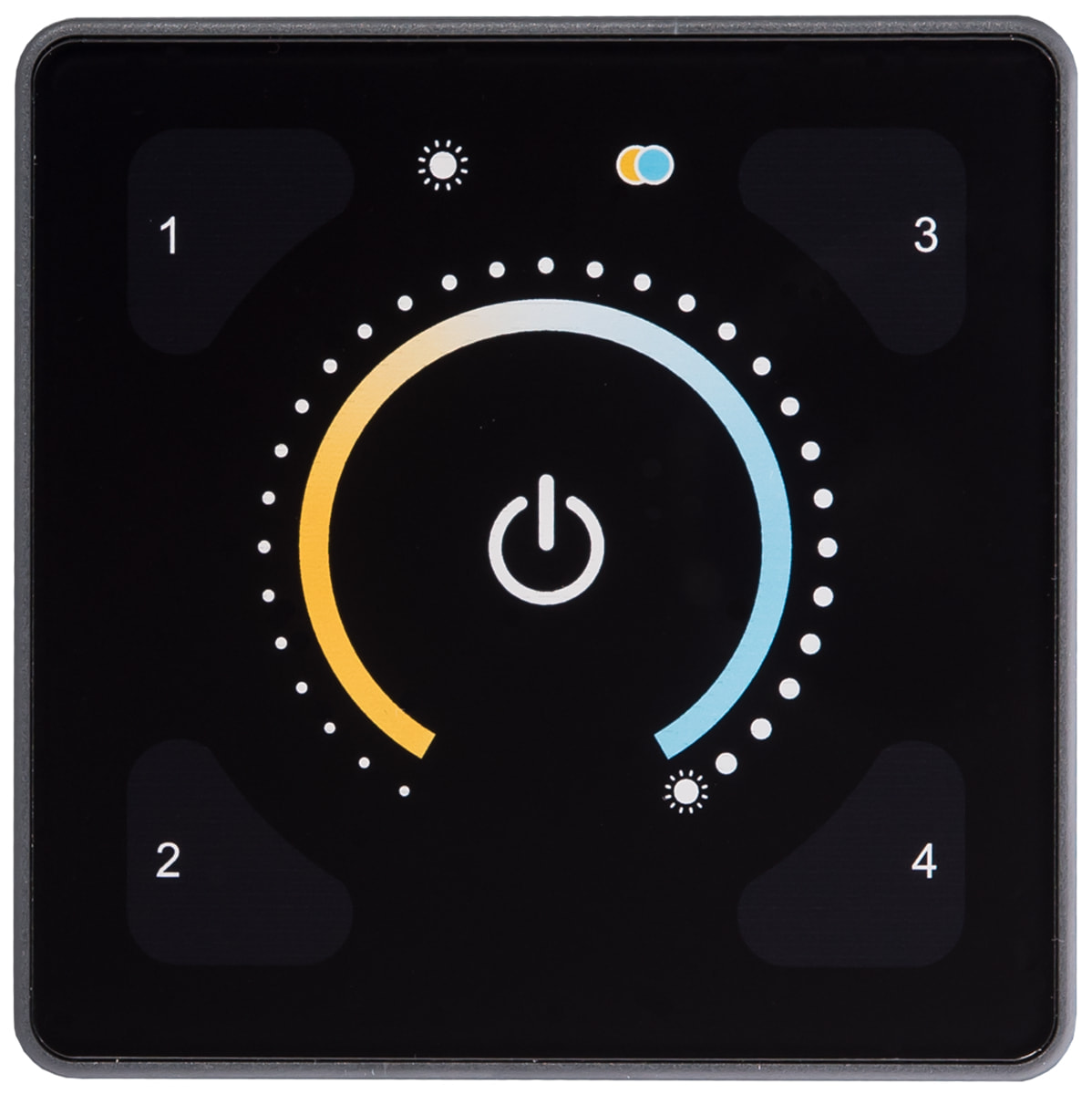

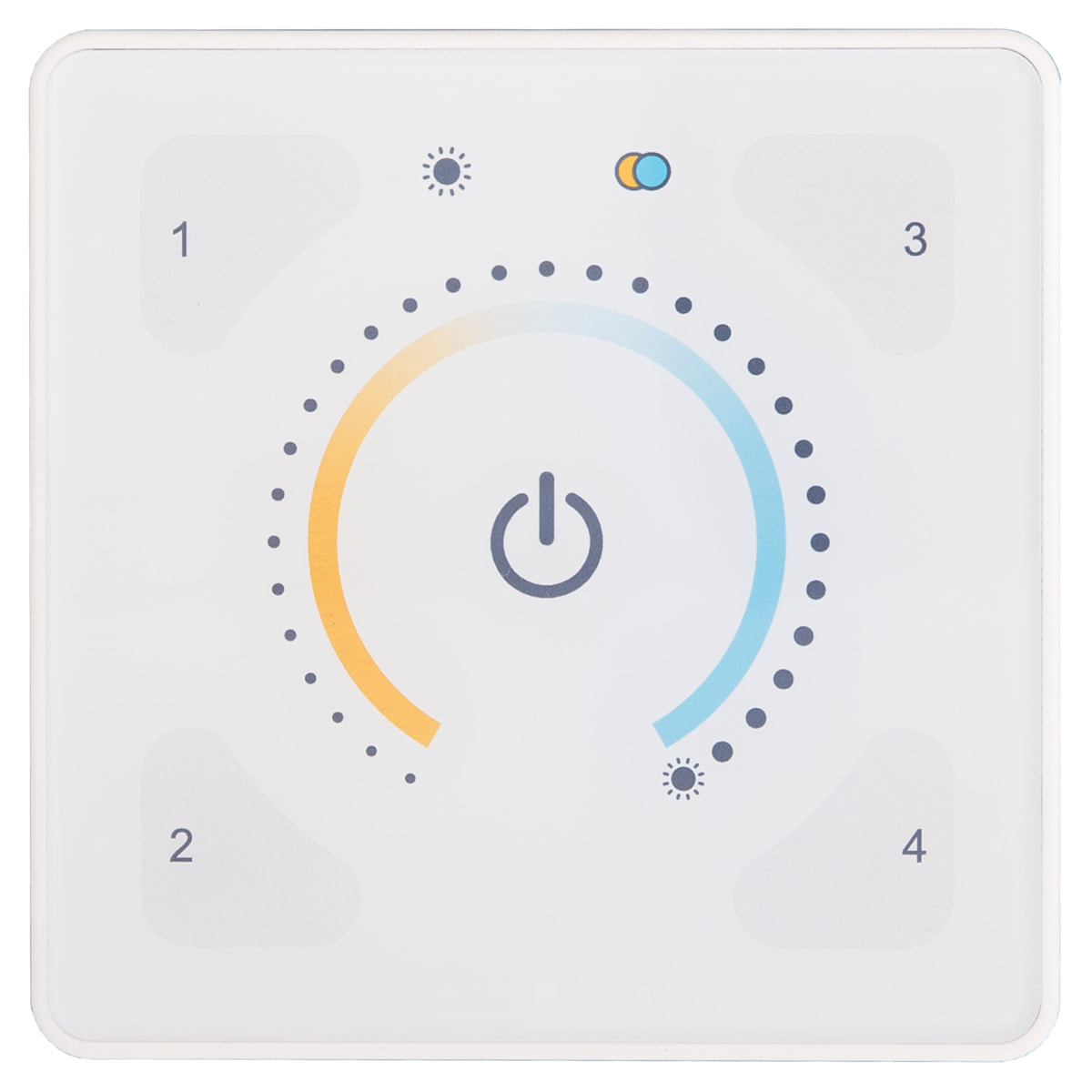

ILLUSTRIS 色温度コントロール フロントフェイシア


4シーン,OFF/ラストレベル & 直感的な調光/色温度コントロール機能を備えたユーザーインターフェース
DALIタイプ8(色温度可変LED照明)をコントロールすることができます。

192PW - プラスチックホワイト
192PB  - プラスチックブラック

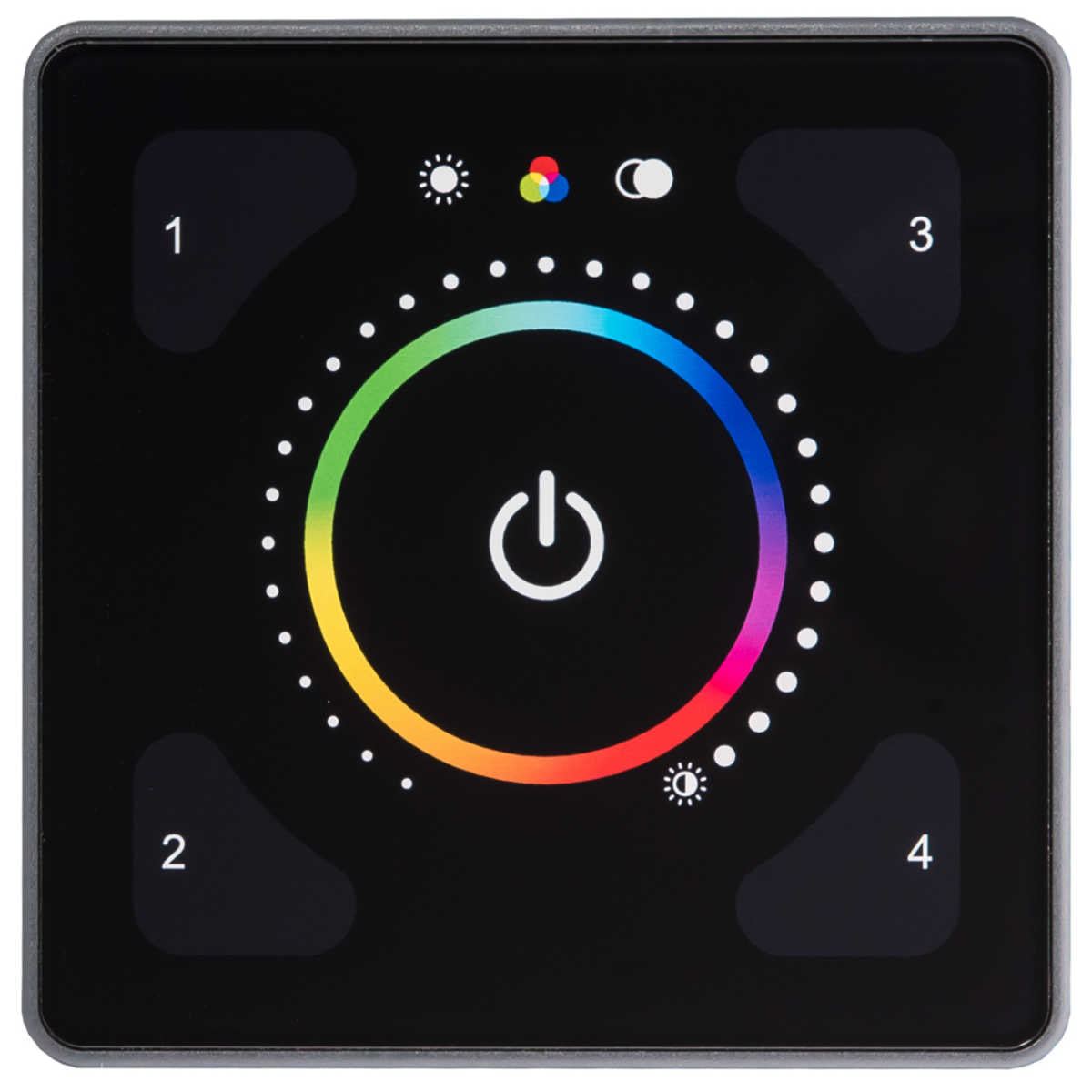

193PW

193PB


193xx

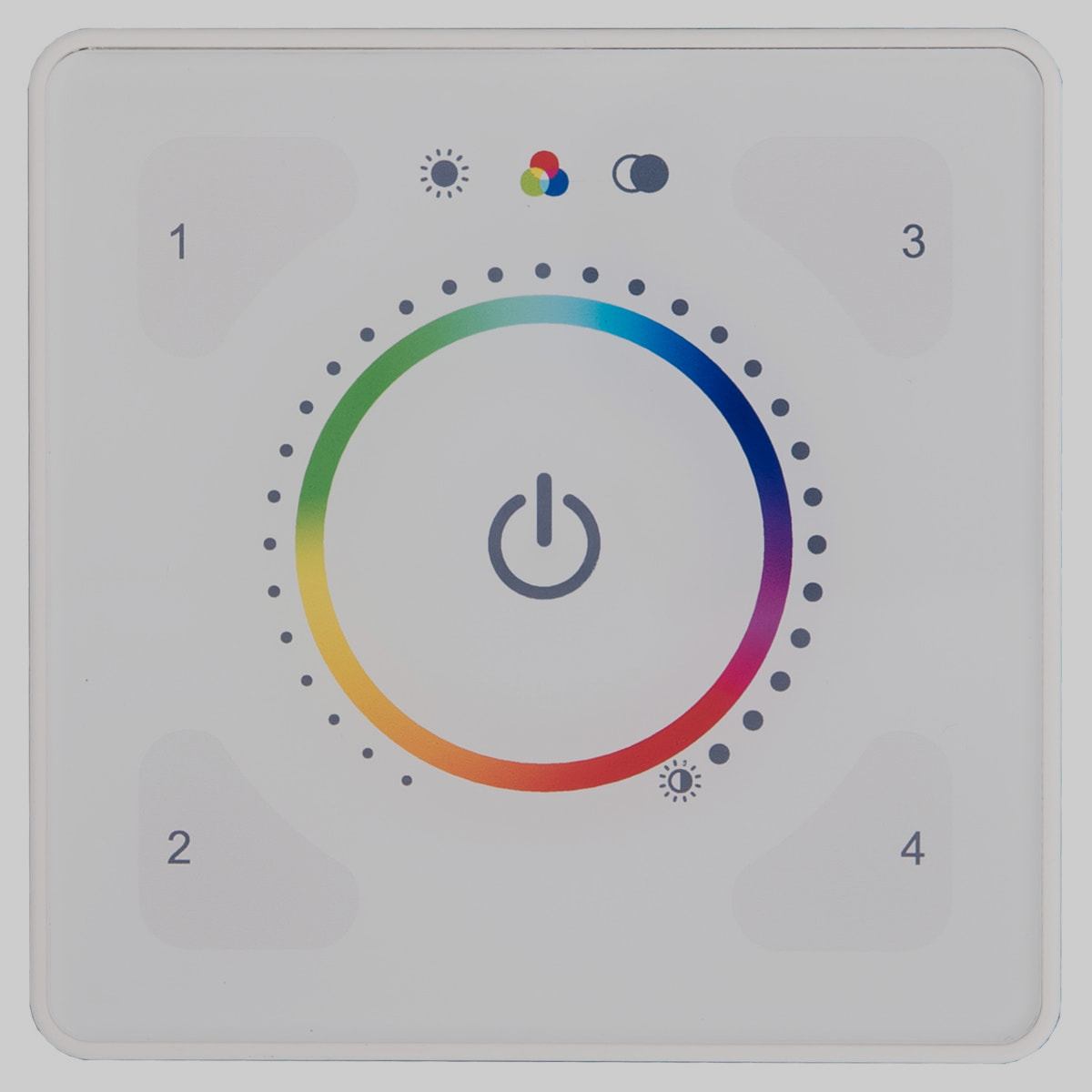

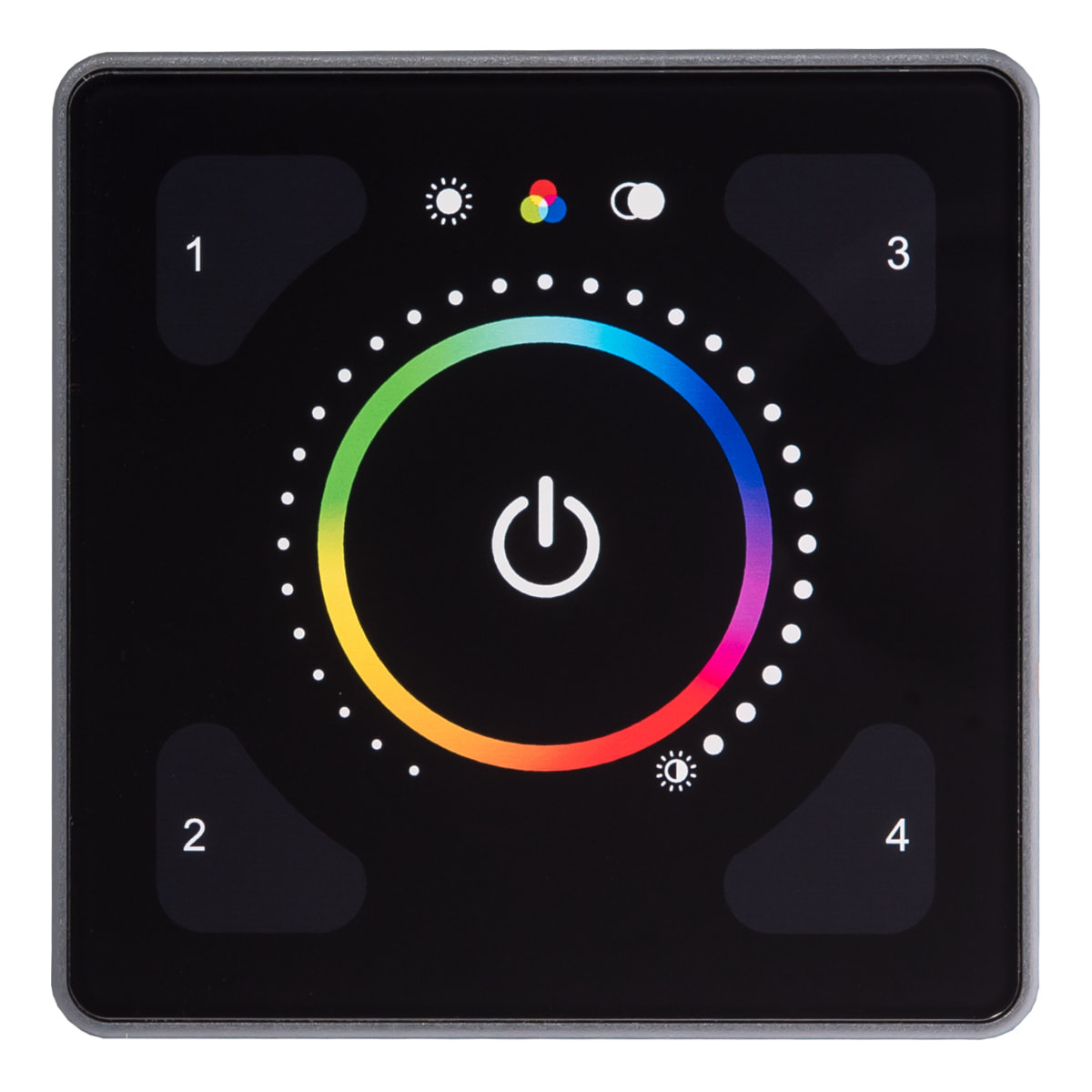

ILLUSTRIS フルカラーコントロール フロントフェイシア


4シーン,OFF/ラストレベル & 直感的な調光/カラー/彩度 コントロール機能を備えたユーザーインターフェース
DALIタイプ8(フルカラーLED照明)をコントロールすることができます。

193PW - プラスチックホワイト
193PB  - プラスチックブラック


 ILLUSTRIS
DALIインターフェース

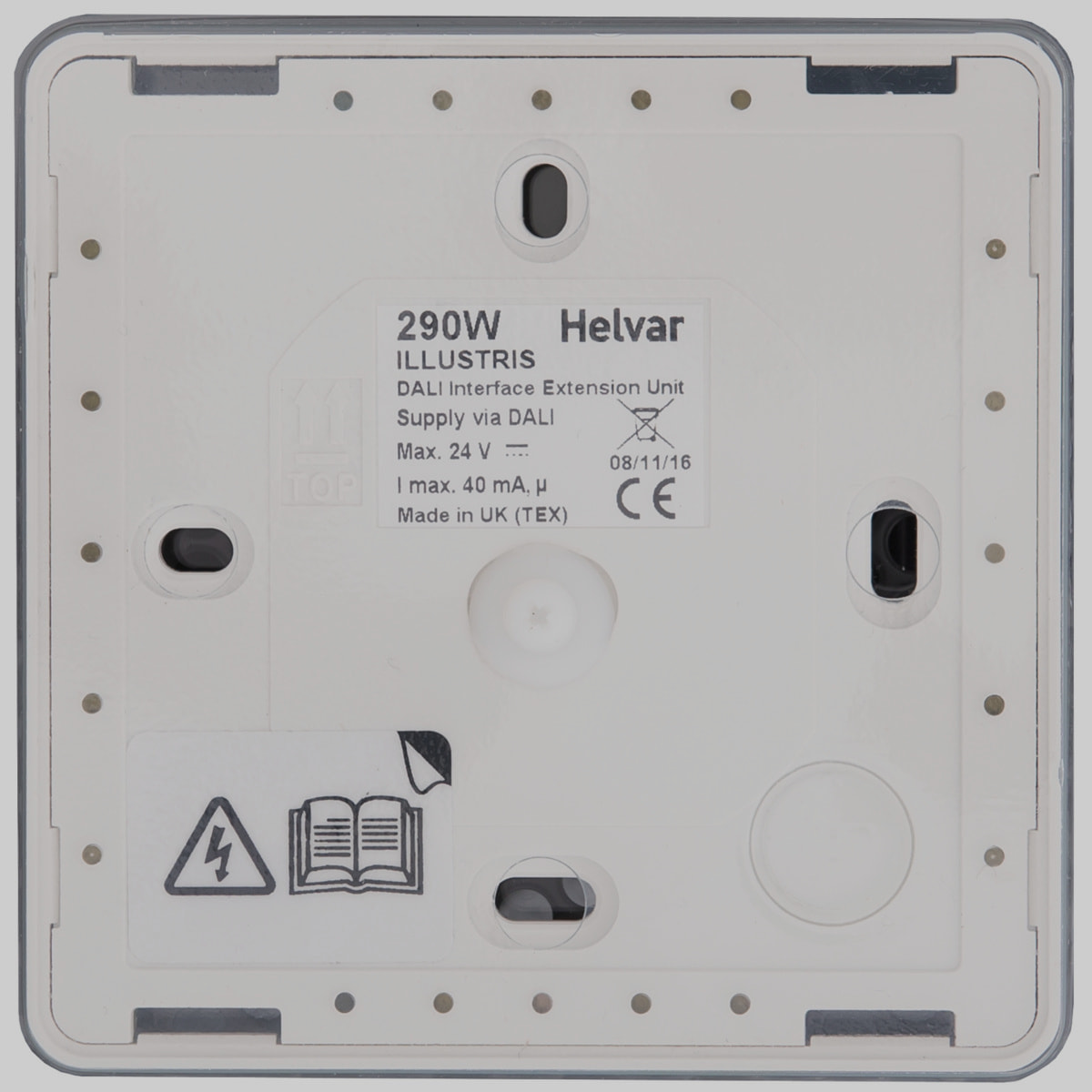

290W(表面)

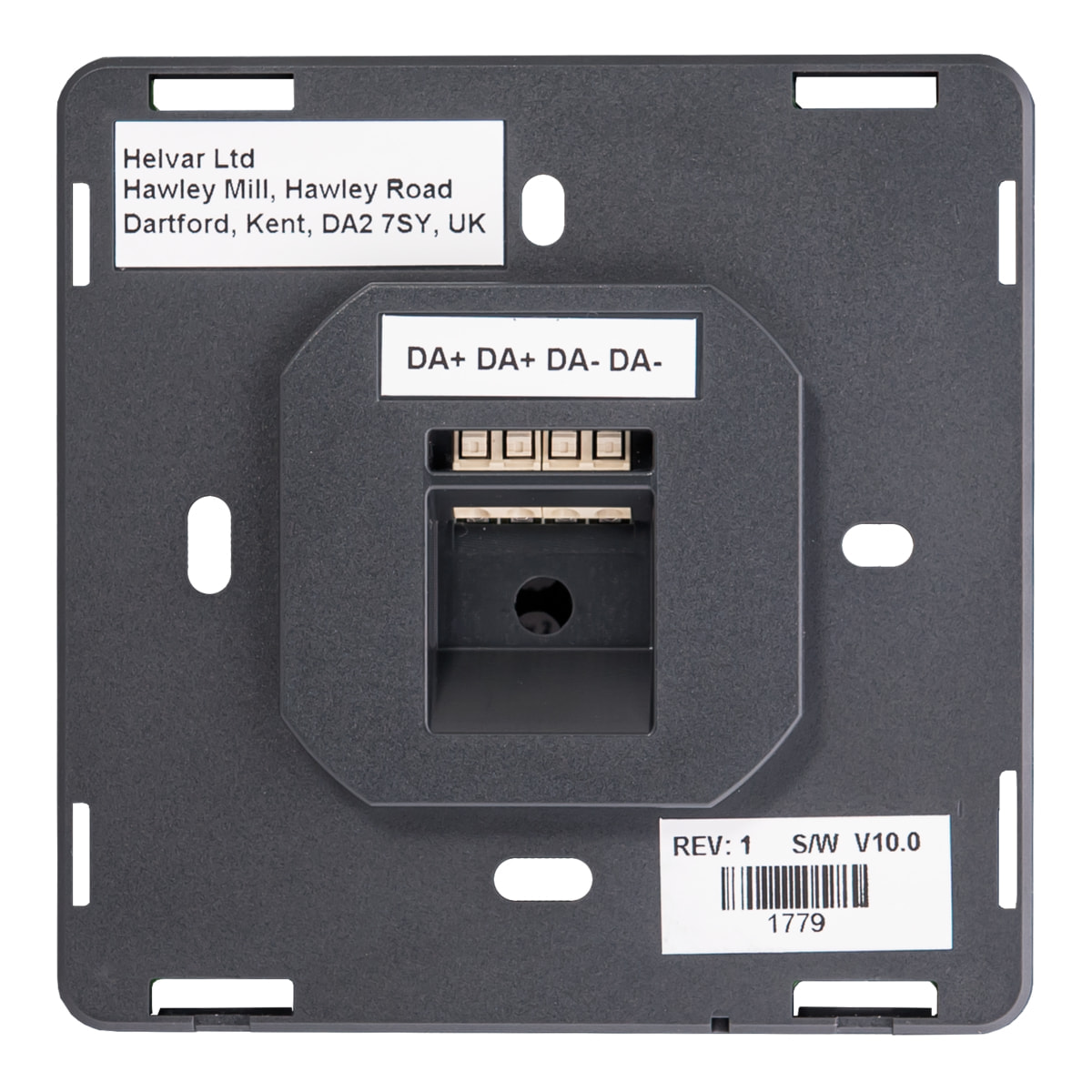

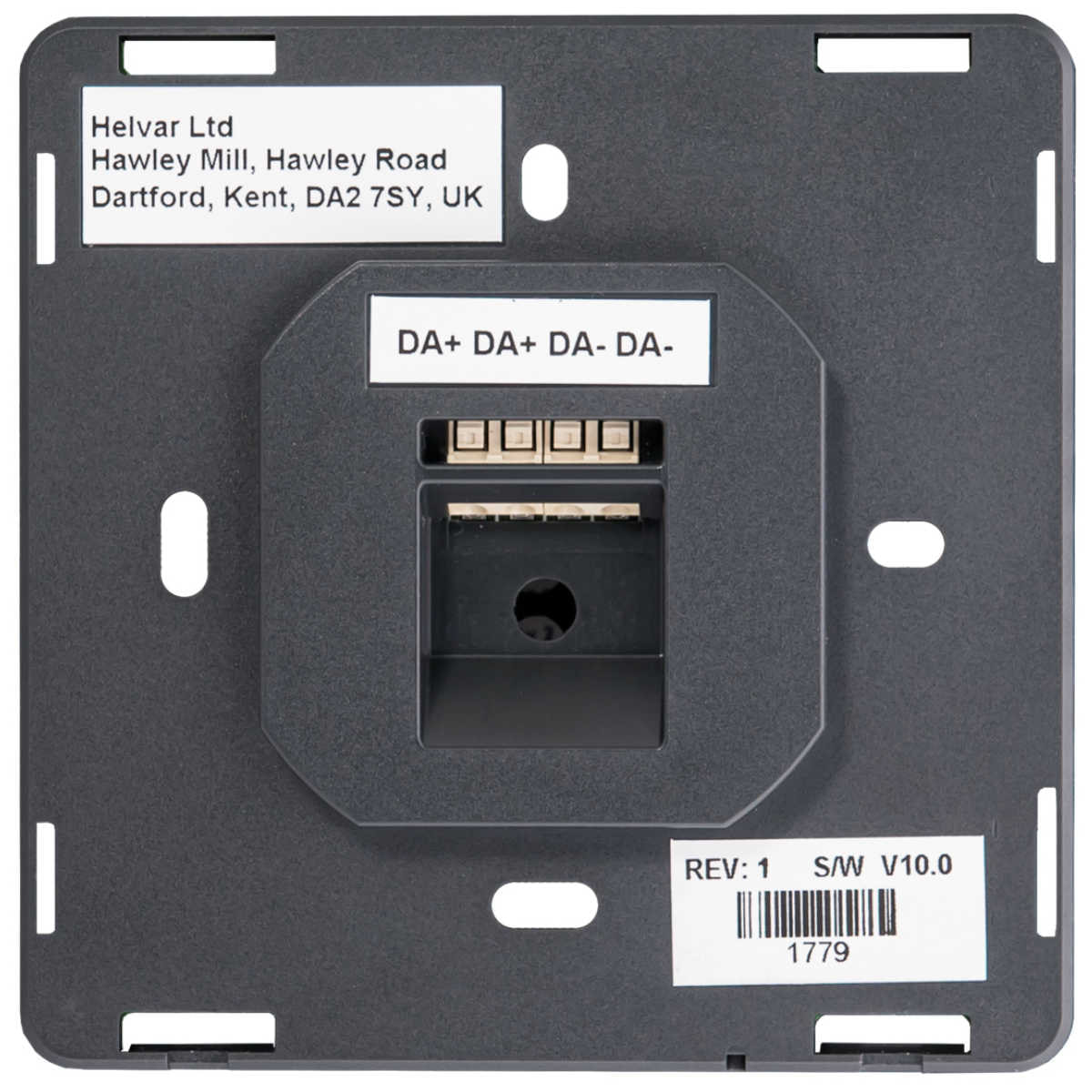

290B(裏面)

290x DALIインターフェース


ON/OFF,Bluetooth®の機能を備えたDALIインターフェース
フロントフェイシアを取付ける前でもON/OFFのみ機能します。
フロントフェイシアを取付けることで調光・色温度フルカラーの制御が可能となります。

290W - プラスチックホワイト
290B  - プラスチックブラック



※ILLUSTRIS DALIインターフェースの取付には別途 専用裏ボックスが必要となります。
※品番:HES93300(金物)、 品番:HES93290(プラスチック)、品番:HES93292(プラスチック露出)

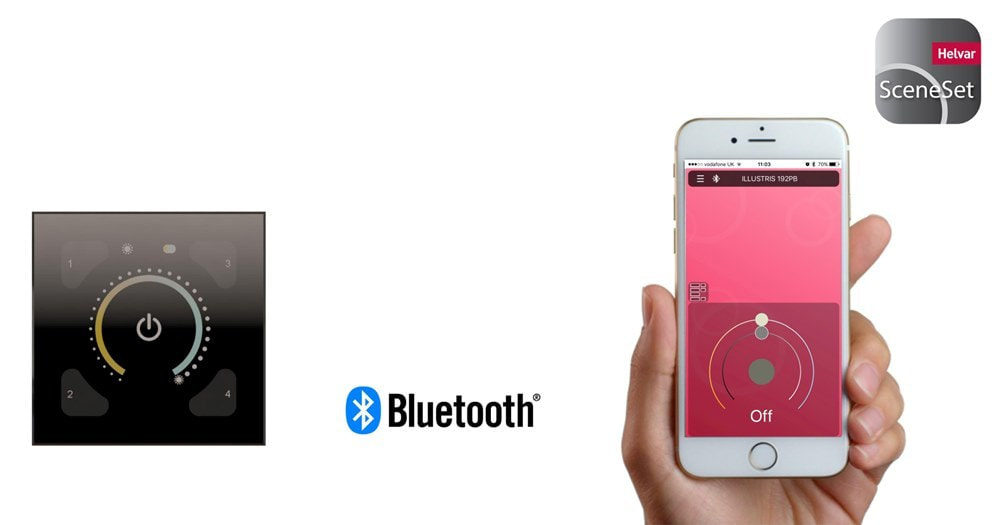

スマートフォン/タブレット端末から照明をコントロール
ユーザーは SceneSetアプリ を使用してBluetooth®経由でILLUSTRISに接続することができます。


■SceneSetアプリはiOS/Androidのスマートフォンまたはタブレット端末で利用できます。

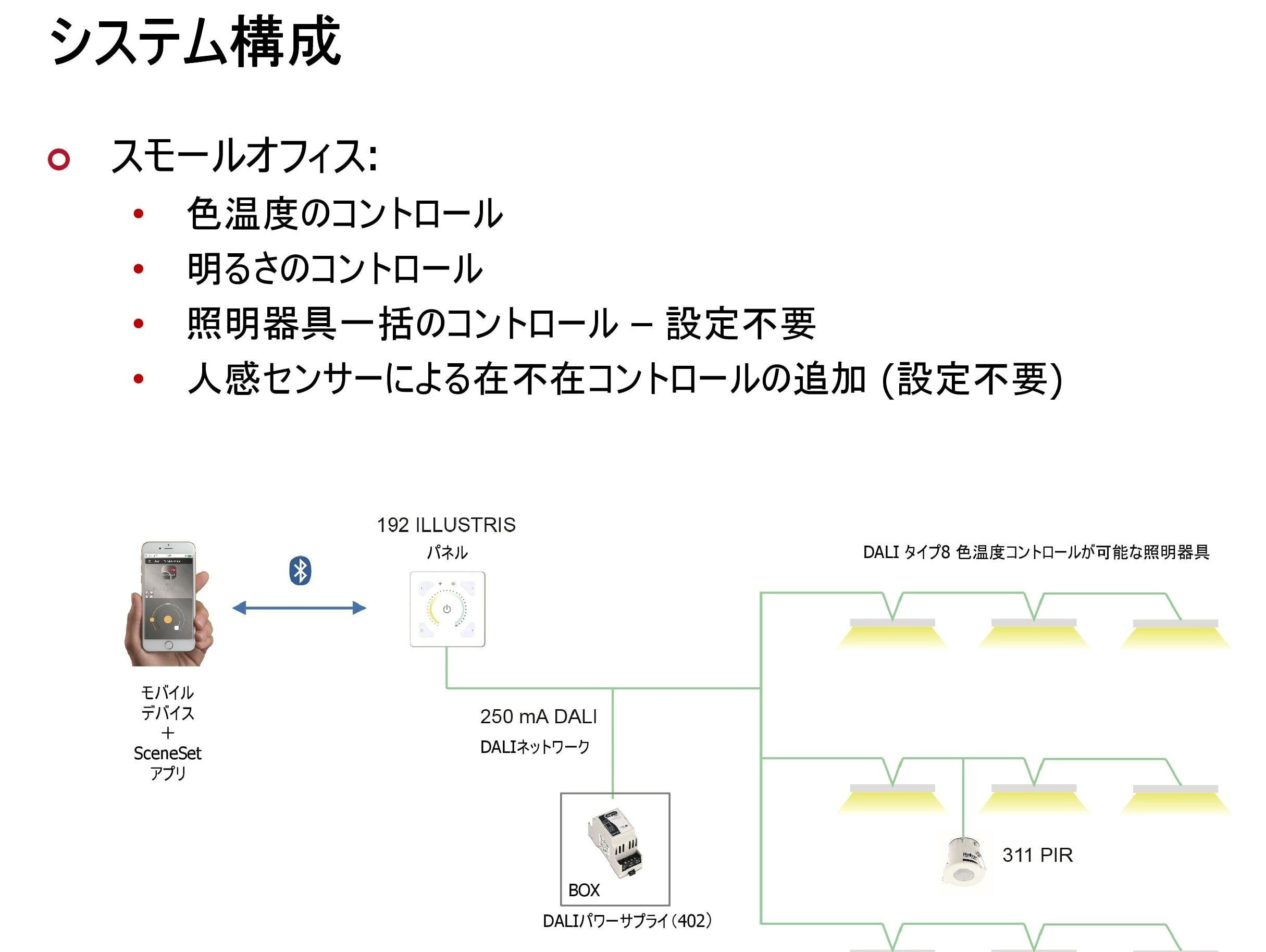

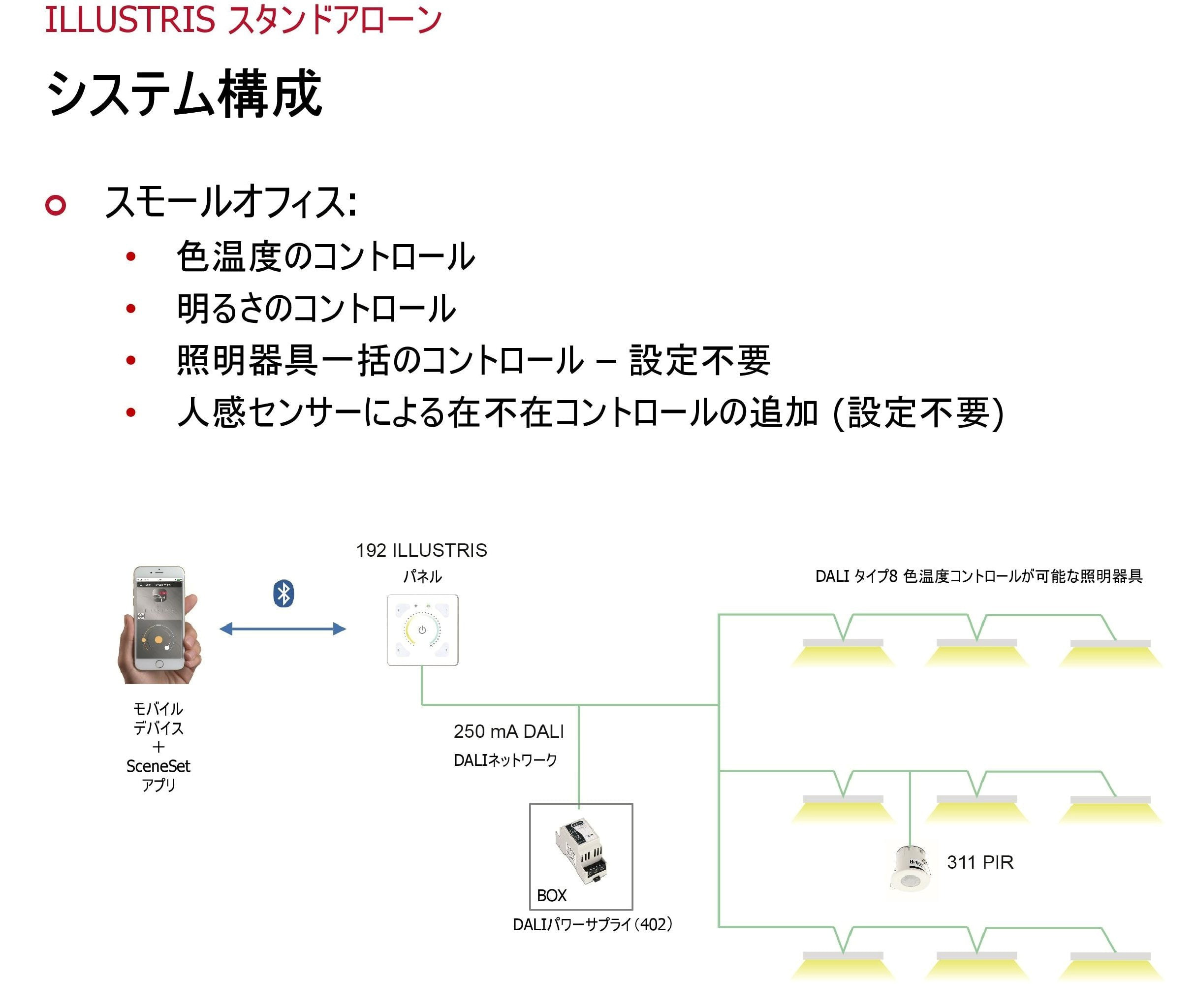

システム構成例

ILLUSTRIS スタンドアローン



■スタンドアローンでの使用方法のほかに、ILLUSTRISパネル 2台以上をグループ分けして使用したり、ルーターシステムでの使用など様々な使い方ができます。
詳細はお問い合わせください。
