Input Device
インプットデバイス


Helvarのインプットデバイスは、他社製スイッチ、センサー、その他の制御デバイスを照明制御システムに組み込むことができるように設計されています。

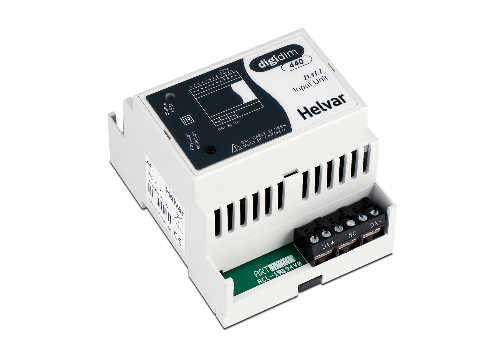

440 インプットユニット


他社製スイッチ、センサー、タイムクロック等とのDALIインターフェース

接点仕様 無電圧 メイク / ブレイク / ワンショット
ピン電圧クローズ時:2V以下 オープン時:5V

本体寸法 W70mm x H90mm x D58mm
*ツールボックスソフト専用です

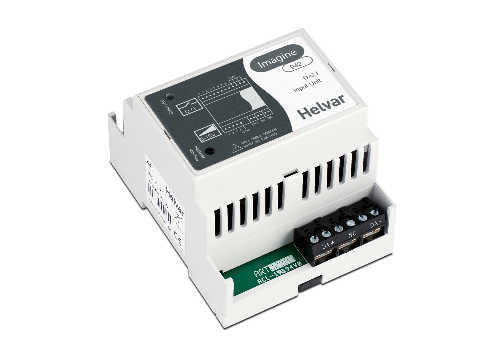

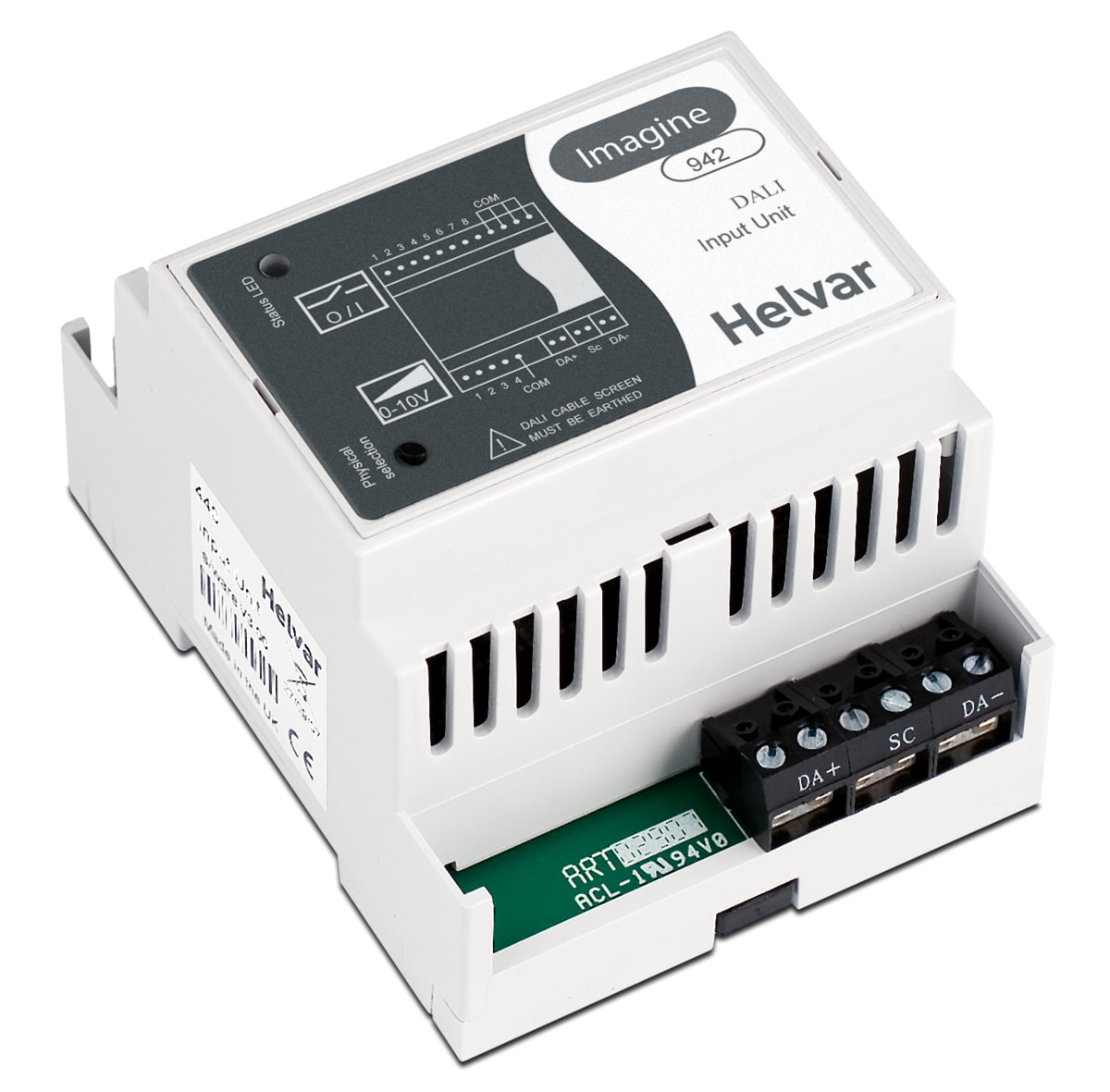

942 インプットユニット


他社製スイッチ、センサー、タイムクロック等とのDALIインターフェース

接点仕様 無電圧 メイク / ブレイク / ワンショット
ピン電圧クローズ時:2V以下 オープン時:5V

本体寸法 W70mm x H90mm x D58mm
*デザイナーソフト専用です

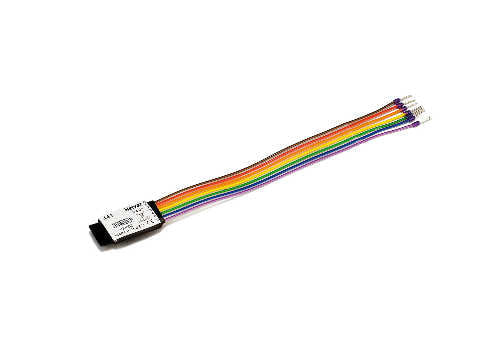

441 ミニインプットユニット


他社製スイッチ、センサー、タイムクロック等とのDALIインターフェース

接点仕様 :無電圧接点入力 1接点 メイク / ブレイク対応
ピン電圧 :メイク時 1V以下
本体寸法 W210mm x H10mm x D20mm

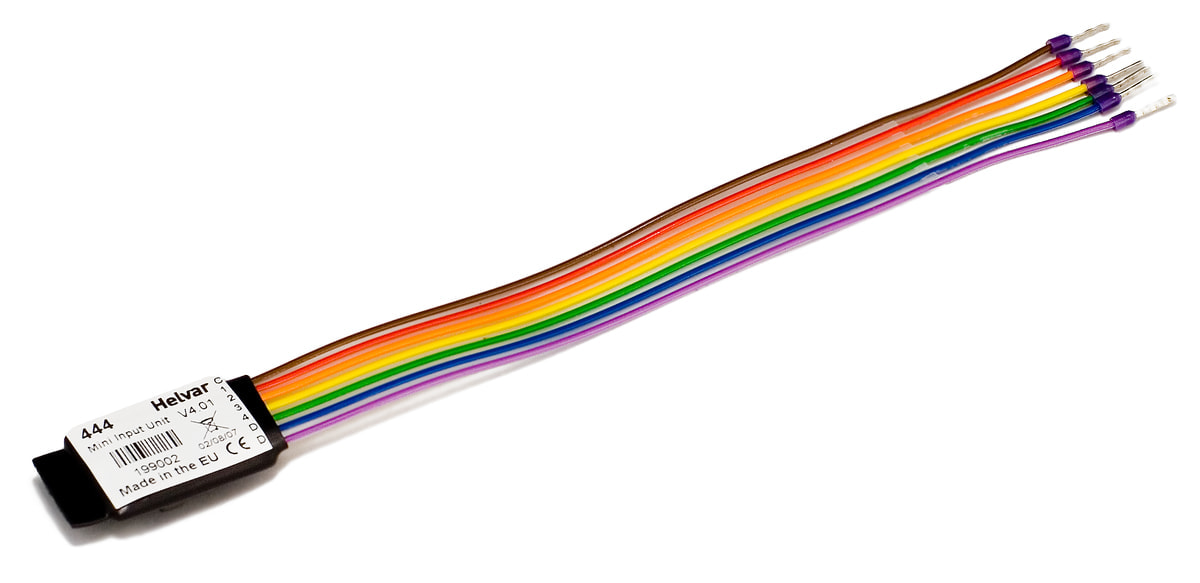

444ミニインプットユニット


他社製スイッチ、センサー、タイムクロック等とのDALIインターフェース

接点仕様 :無電圧接点入力 4接点 メイク / ブレイク / ワンショット対応
ピン電圧 :クローズ時 0.3V以下、オープン時 5V
本体寸法 W230mm x H10mm x D20mm

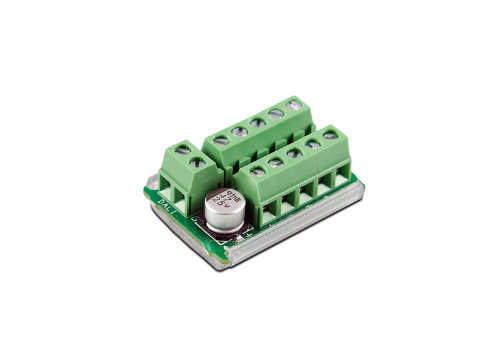

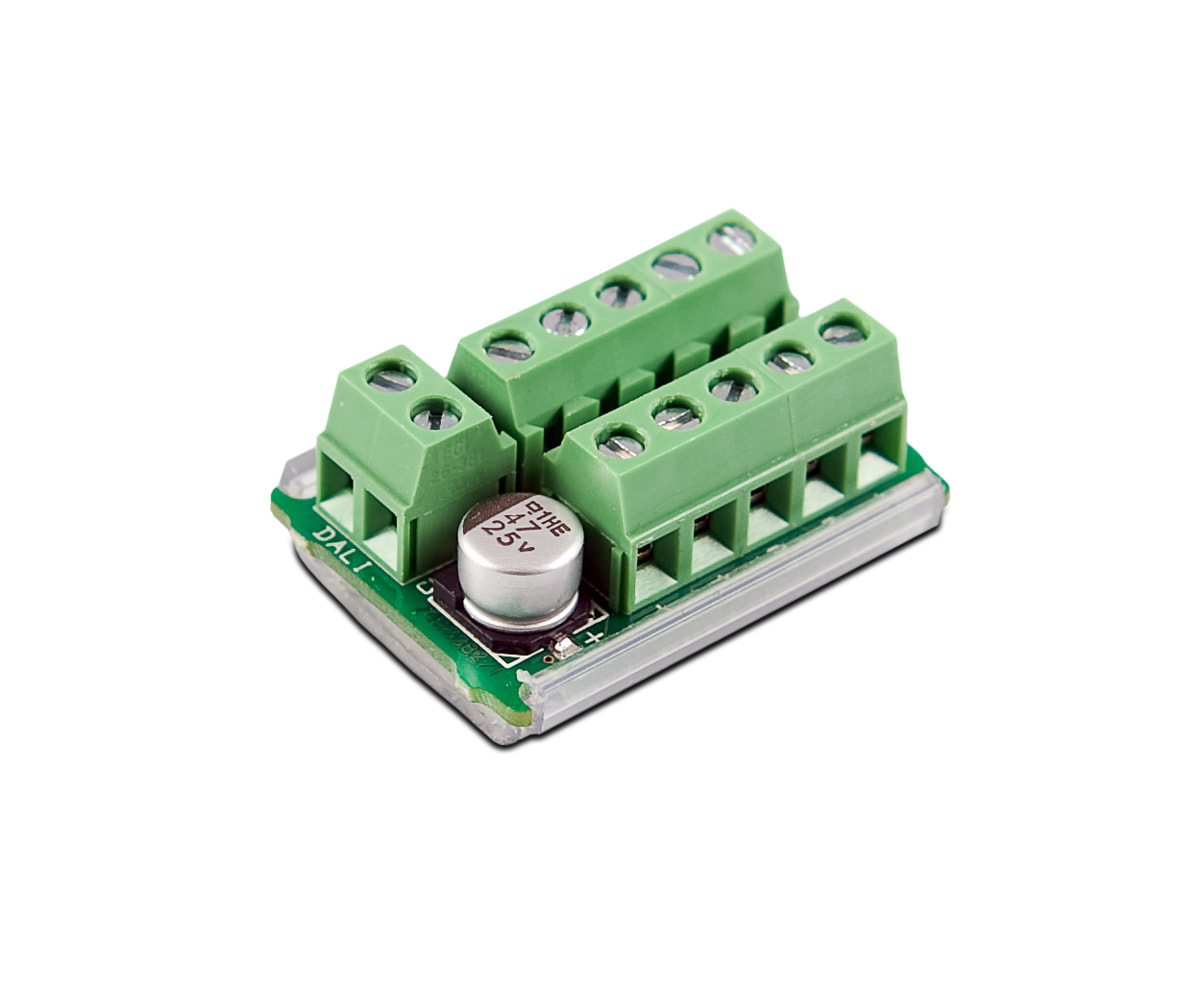

445 スイッチインターフェースユニット


他社製スイッチとのDALIインターフェース
インジケーター用LED出力付

LED出力 :5V×4 1KΩインピーダンス
本体寸法 W23mm x H30mm x D14mm

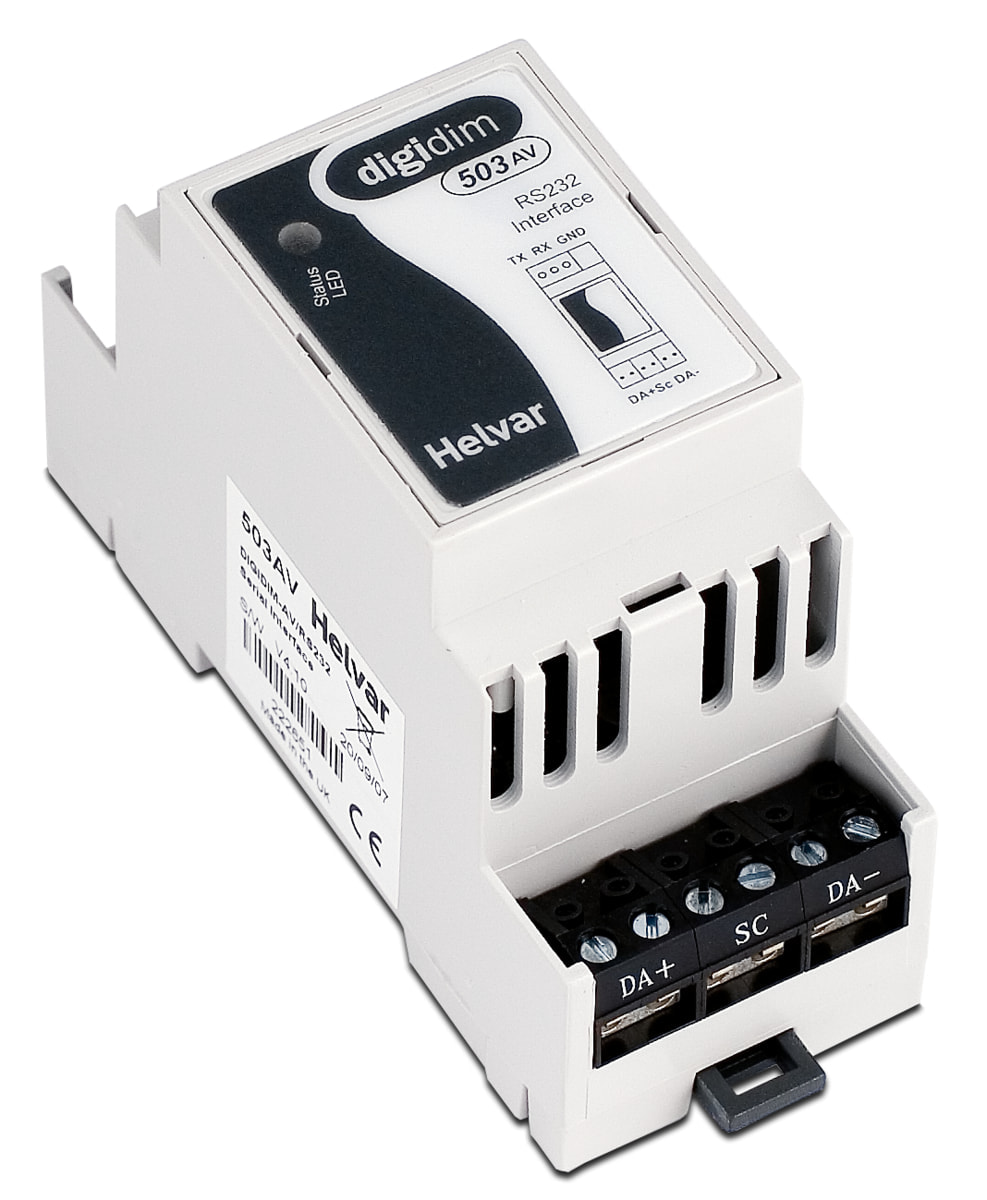

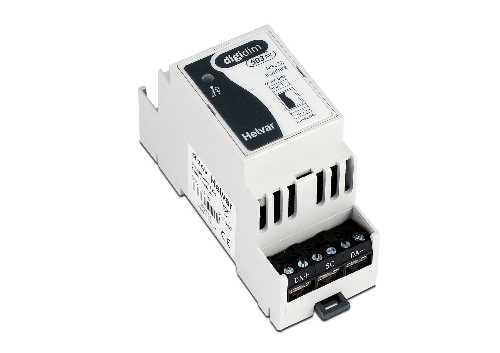

503 AVインターフェース


PC / AVシステム用 RS232インターフェース
DALIネットワークより給電

本体寸法 W35mm x H90mm x D58mm
