Load Interfaces
ロードインターフェース


Helvarのロードインターフェースは、DALIから従来の照明器具の調光方式に変換可能なユニットです。
位相・逆位相・PWM・0-10V・1-10V・ON/OFFなどの回路調光をDALIシステムに組み込むことができます。

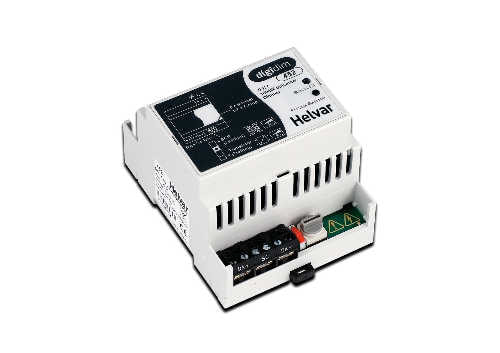

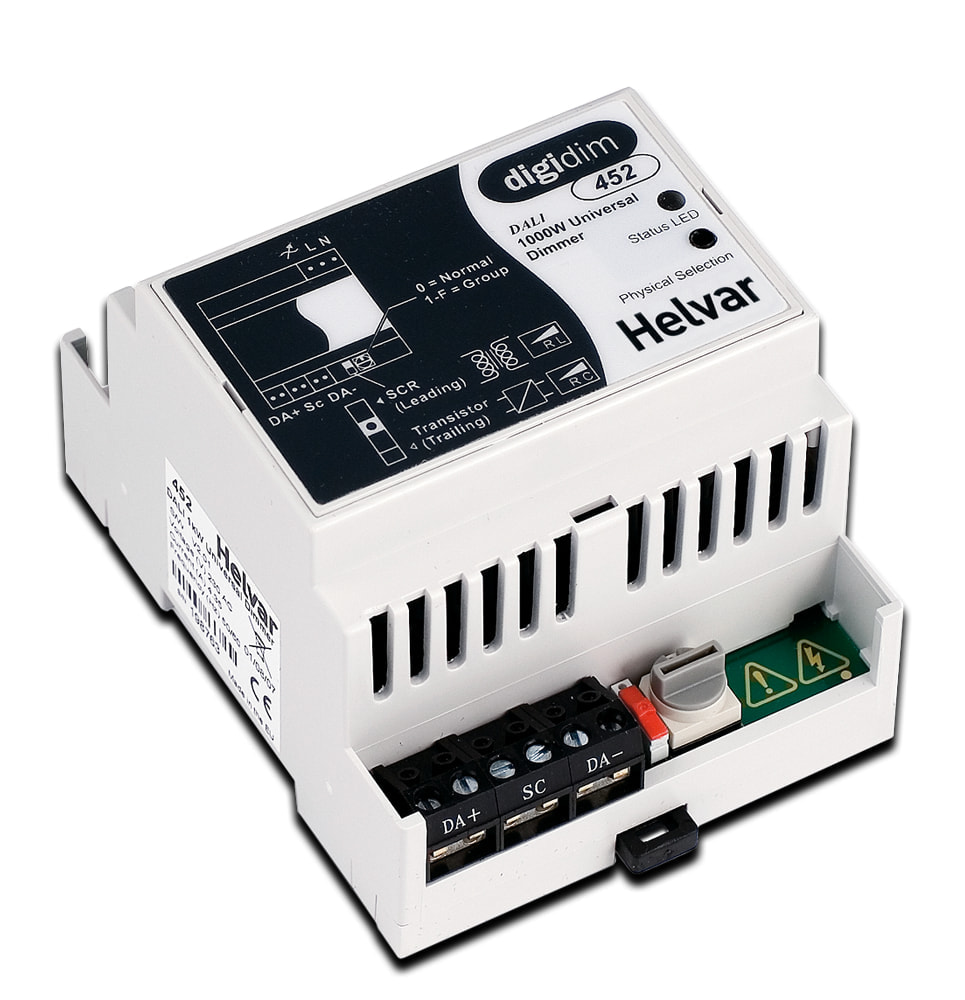

452 4.3Aユニバーサルディマー


位相制御調光、逆位相制御調光両用で、ディップスイッチで切り替えられます。
100V一般電球・12Vローボルトハロゲンに適しています。

定格電圧 85-264VAC
(45-65Hz)
負荷容量 4.3A
本体寸法 W70mm x H90mm x D58mm

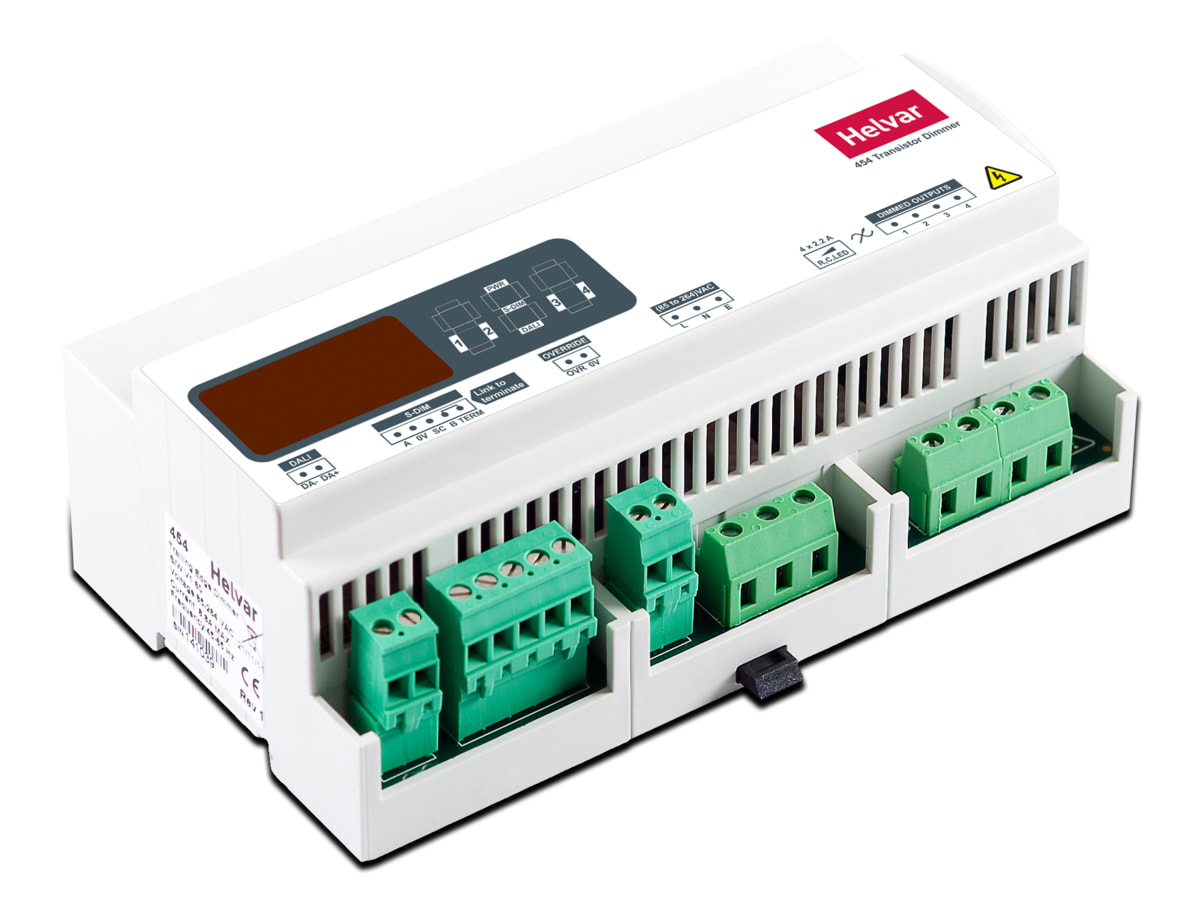

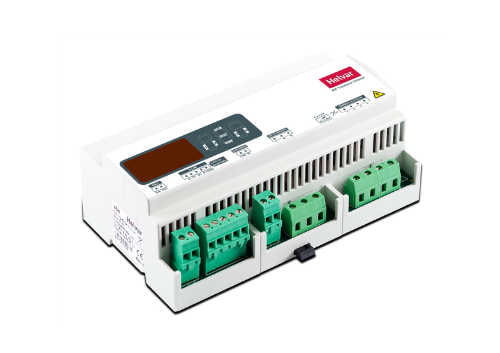

454 4×2.2A トランジスタディマー


位相調光制御、逆位相調光制御両用。チャンネルごとに6つの調光カーブから選択できます。

定格電圧 85-264VAC(45-65Hz)
負荷容量 2.2A×4ch
本体寸法 W158mm x H100mm x D58mm

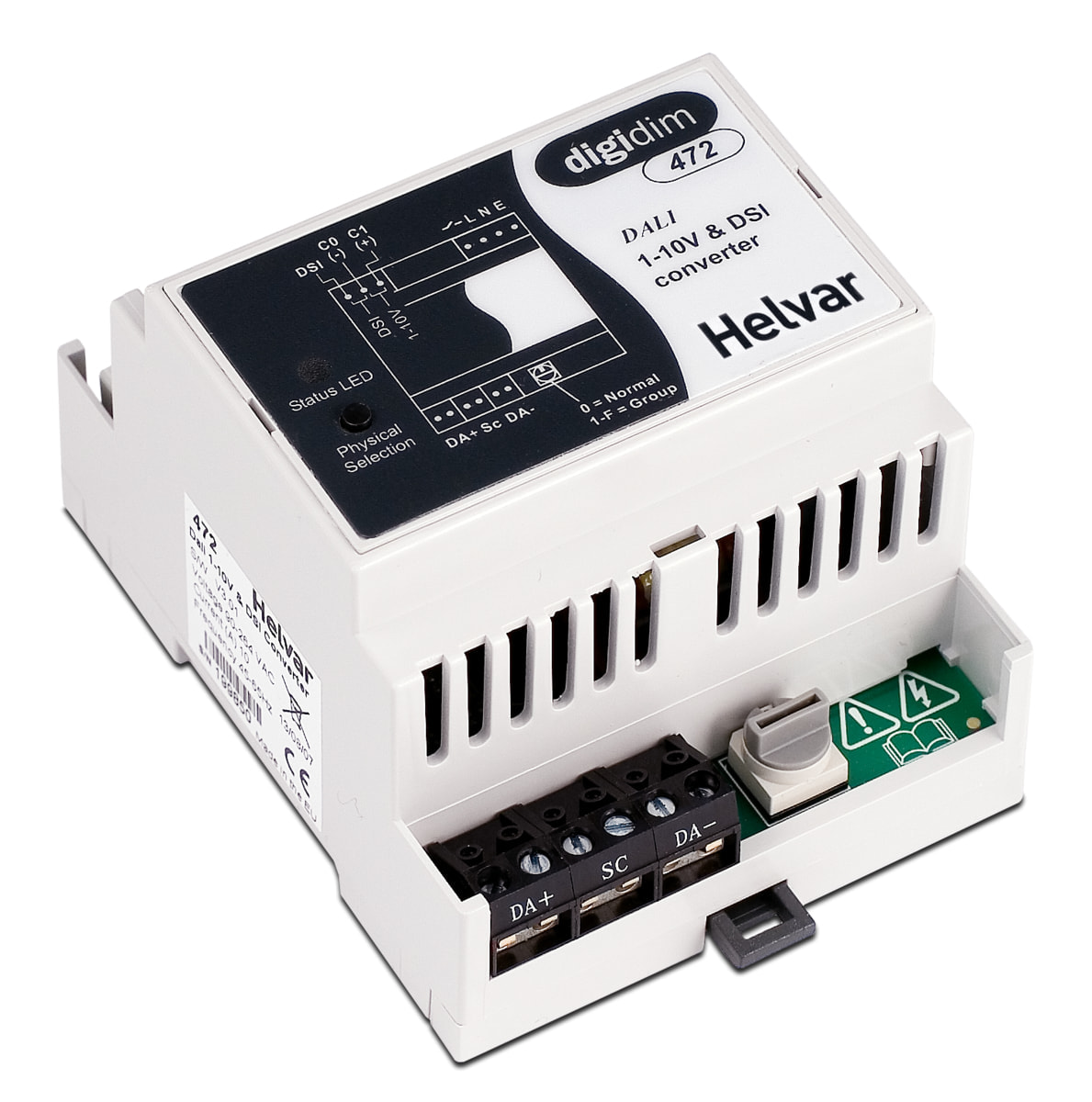

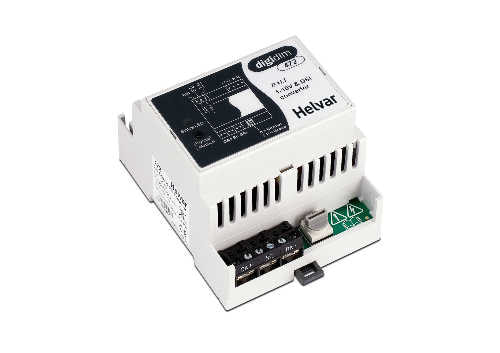

472 DALI to PWM コンバーター


PWM調光用コンバーター

定格電圧 85-264VAC (45-65Hz)
負荷容量 10A
本体寸法 W70mm x H90mm x D58mm

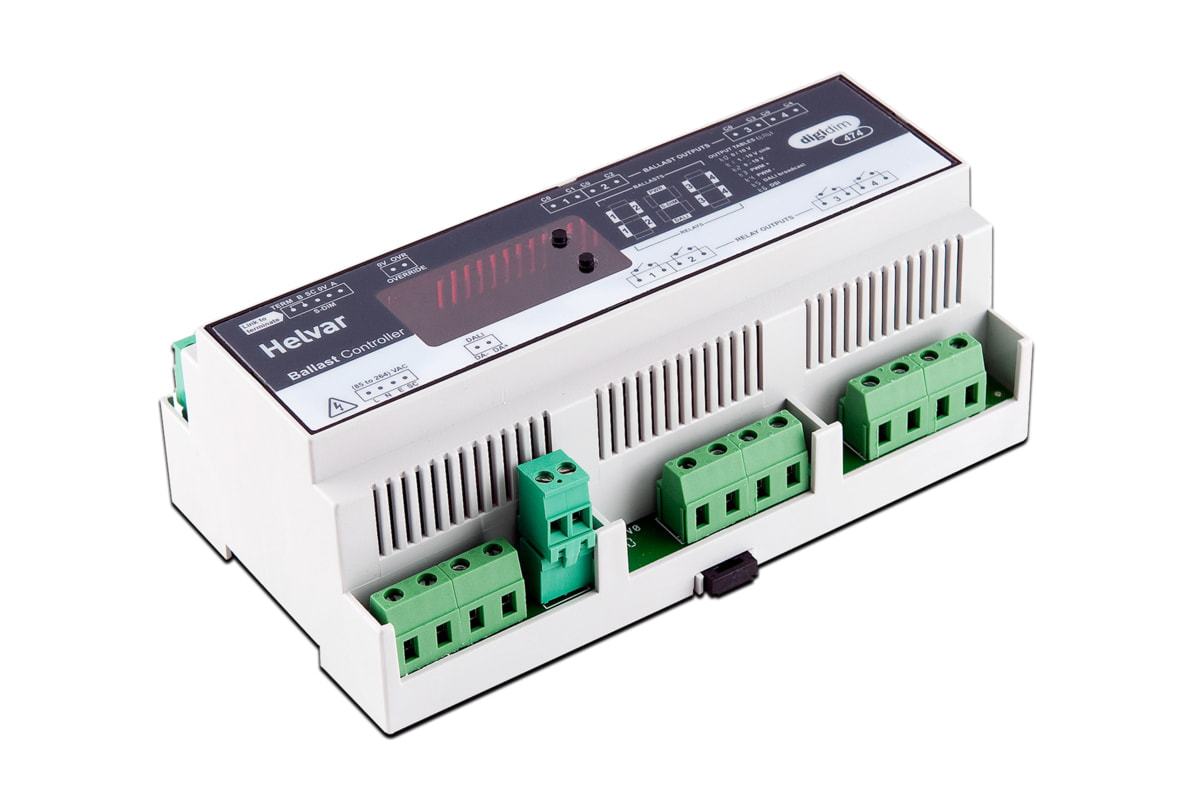

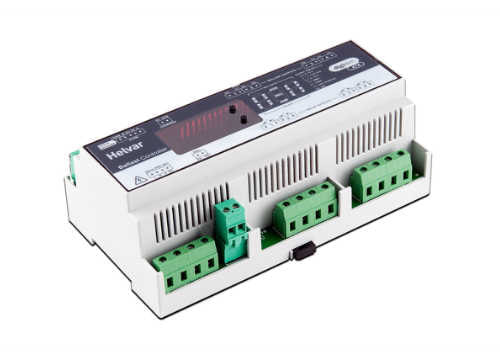

474 4chバラストコントローラー


0-10V / 1-10V / PWM 調光用コンバーター

定格電圧 85-264VAC (45-65Hz)
負荷容量 16A×4ch
本体寸法 W158mm x H90mm x D58mm

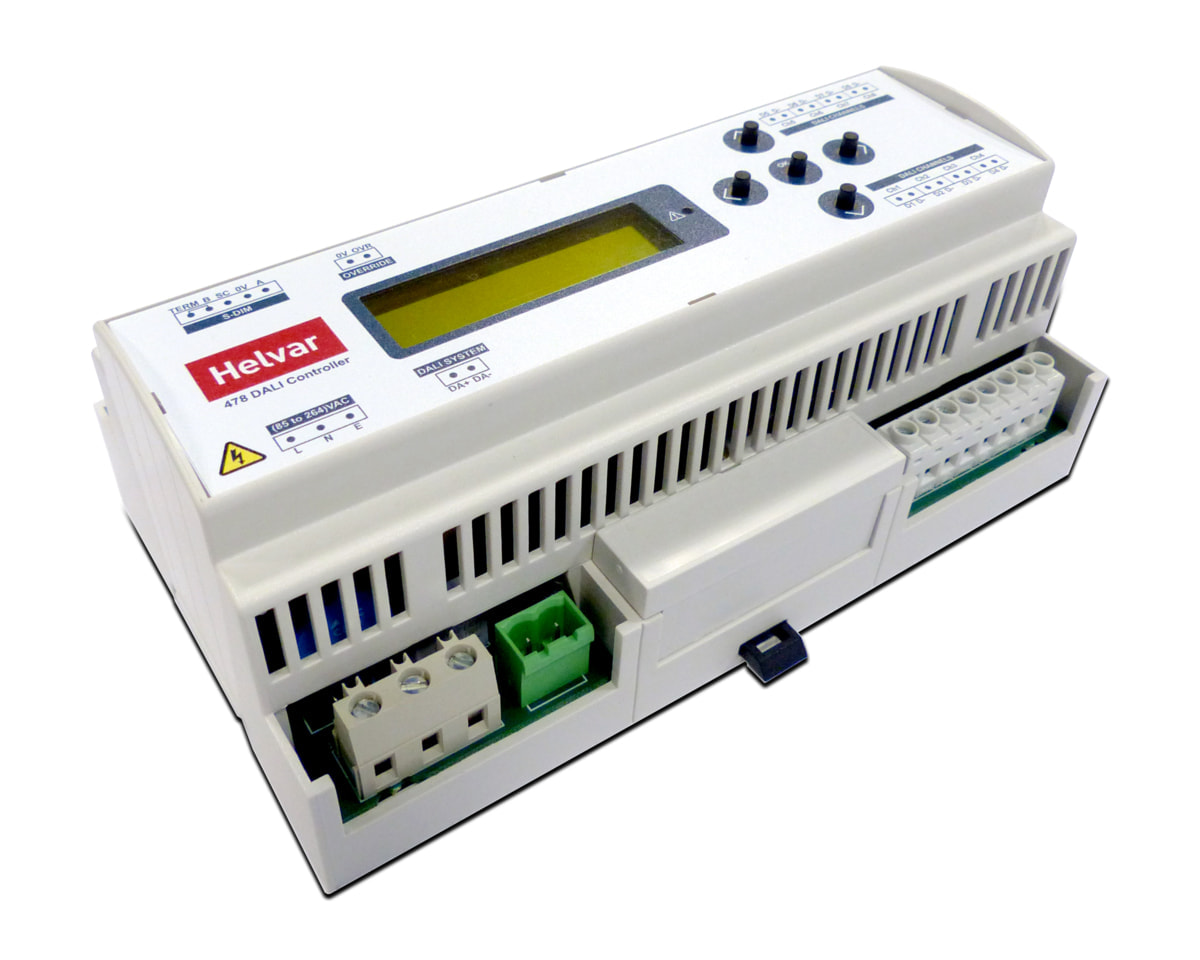

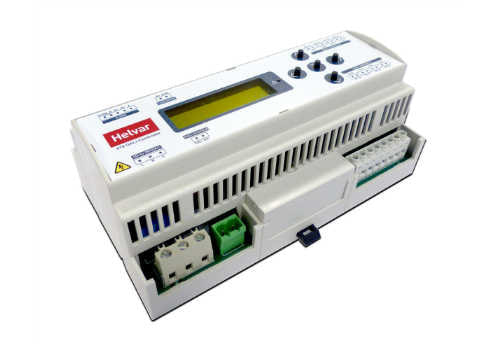

478 8サブネットDALIコントローラー


各サブネットごとのDALIブロードキャスト制御用コントローラー。
DALI器具を回路制御する場合に最適です。

定格電圧 85-264VAC (45-65Hz)
DALI出力電流 128mA×8ch
本体寸法 W158mm x H90mm x D62mm

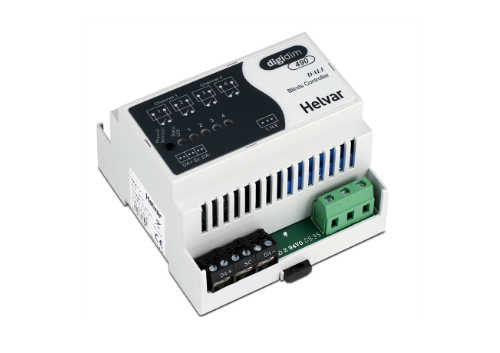

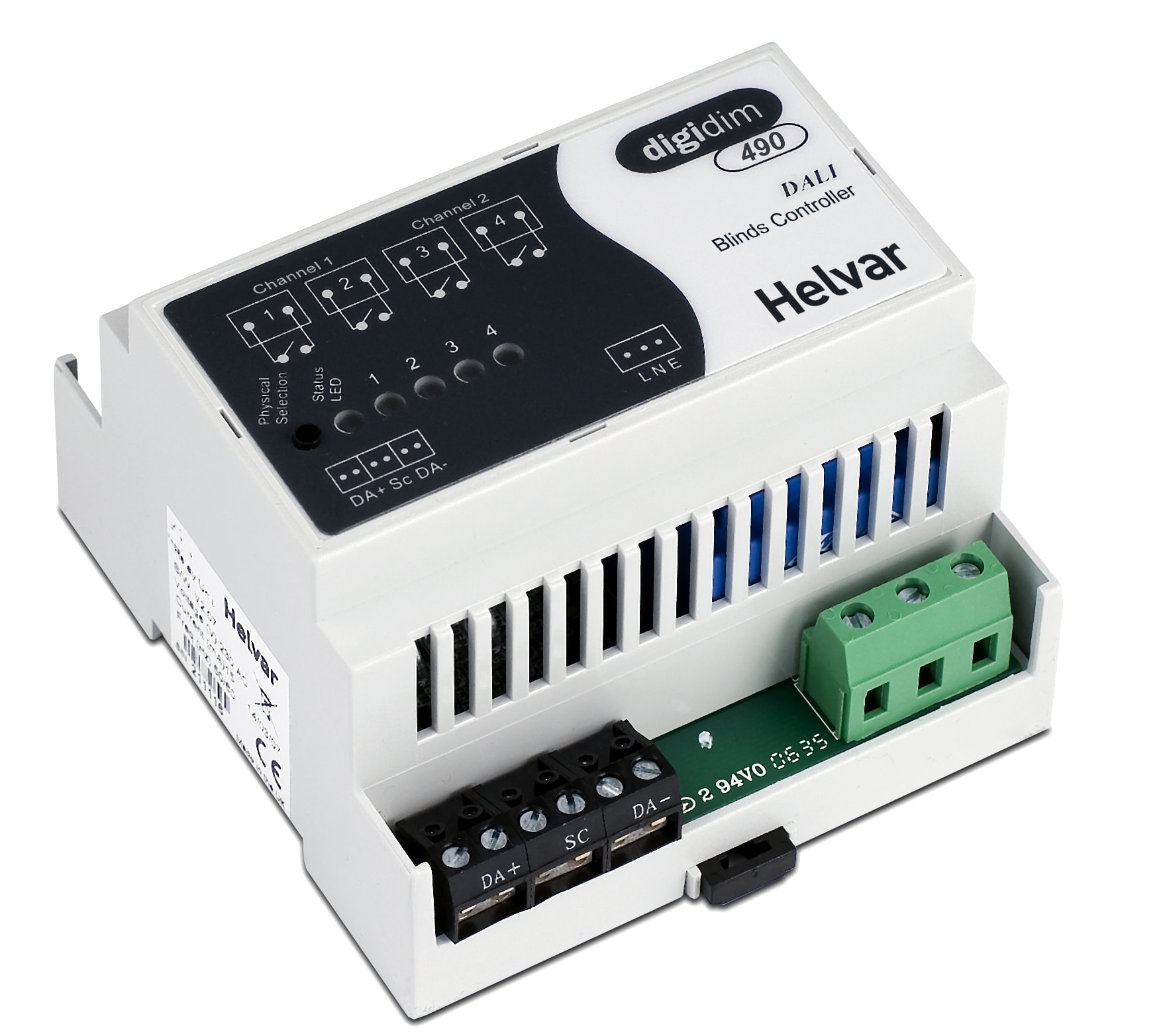

490 2chブラインドコントローラー


ブラインド / カーテン制御用のコントローラー


定格電圧 220-240VAC (50-60Hz) ※100Vでは使用できません
負荷容量 550W×2ch
本体寸法 W88mm x H90mm x D58mm

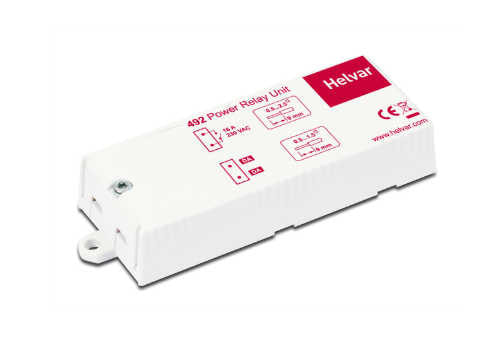

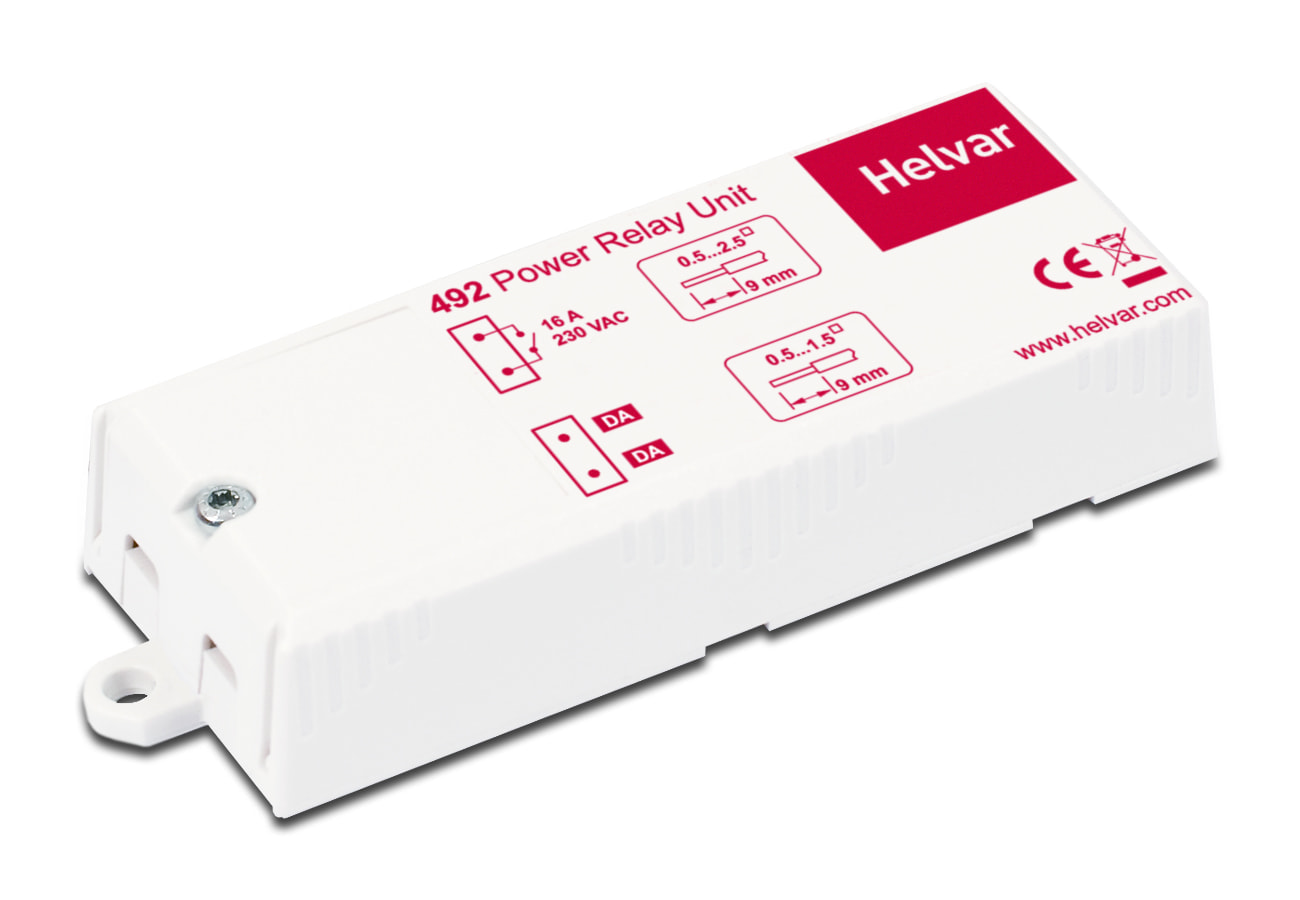

492 16A 1chリレーユニット


16Aハイパワースイッチングリレー


定格電圧 100-230VAC (50-60Hz)
負荷容量 16A
本体寸法 W118mm x H21.2mm x D40mm

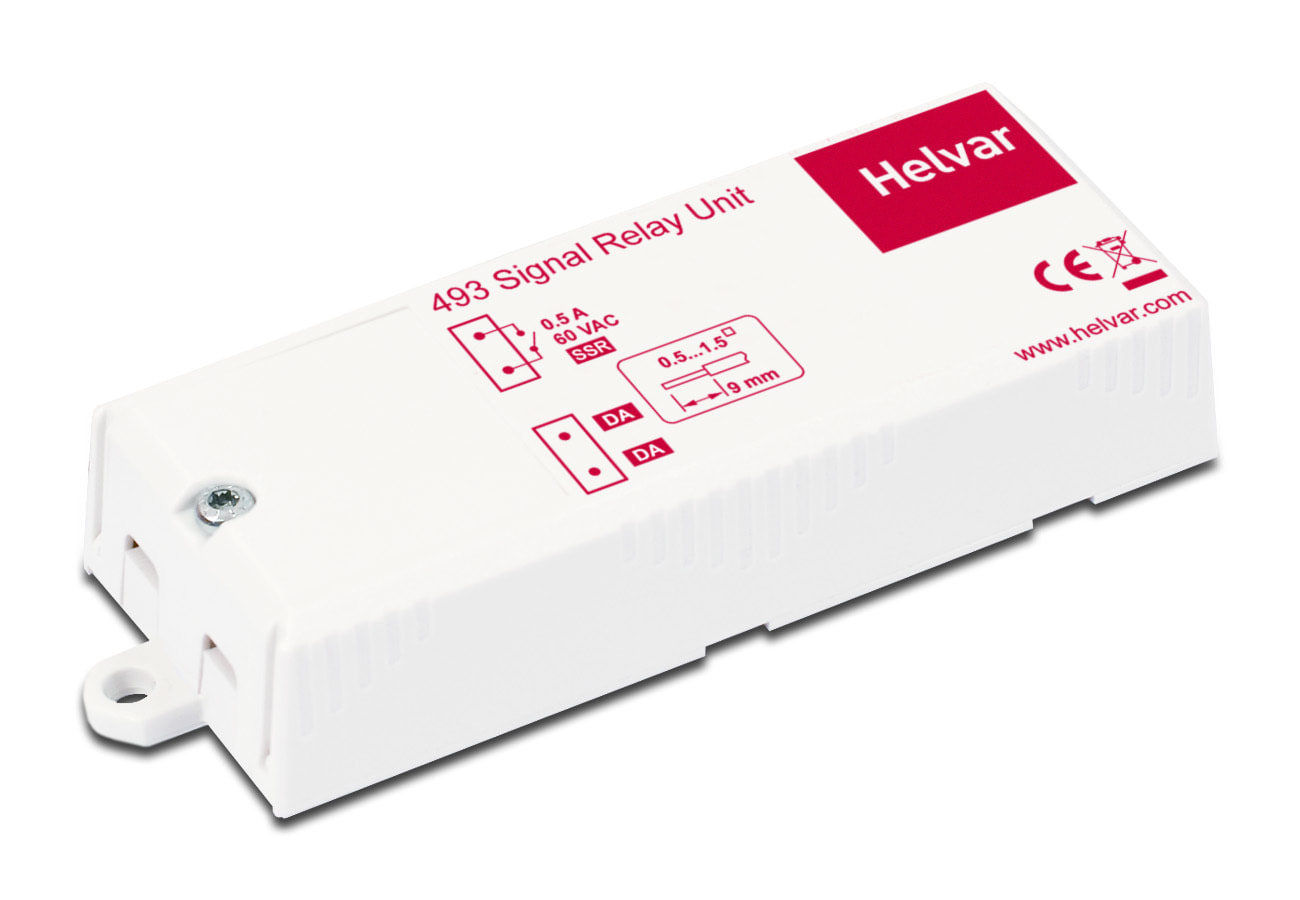

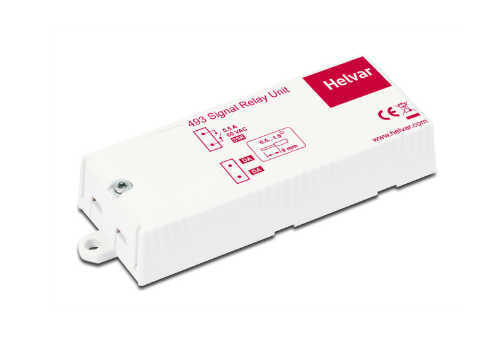

493 1chシグナルリレーユニット


無電圧接点出力リレーユニット


定格電圧 60VACまたはVDC
負荷容量 0.5A
本体寸法 W118mm x H21.2mm x D40mm

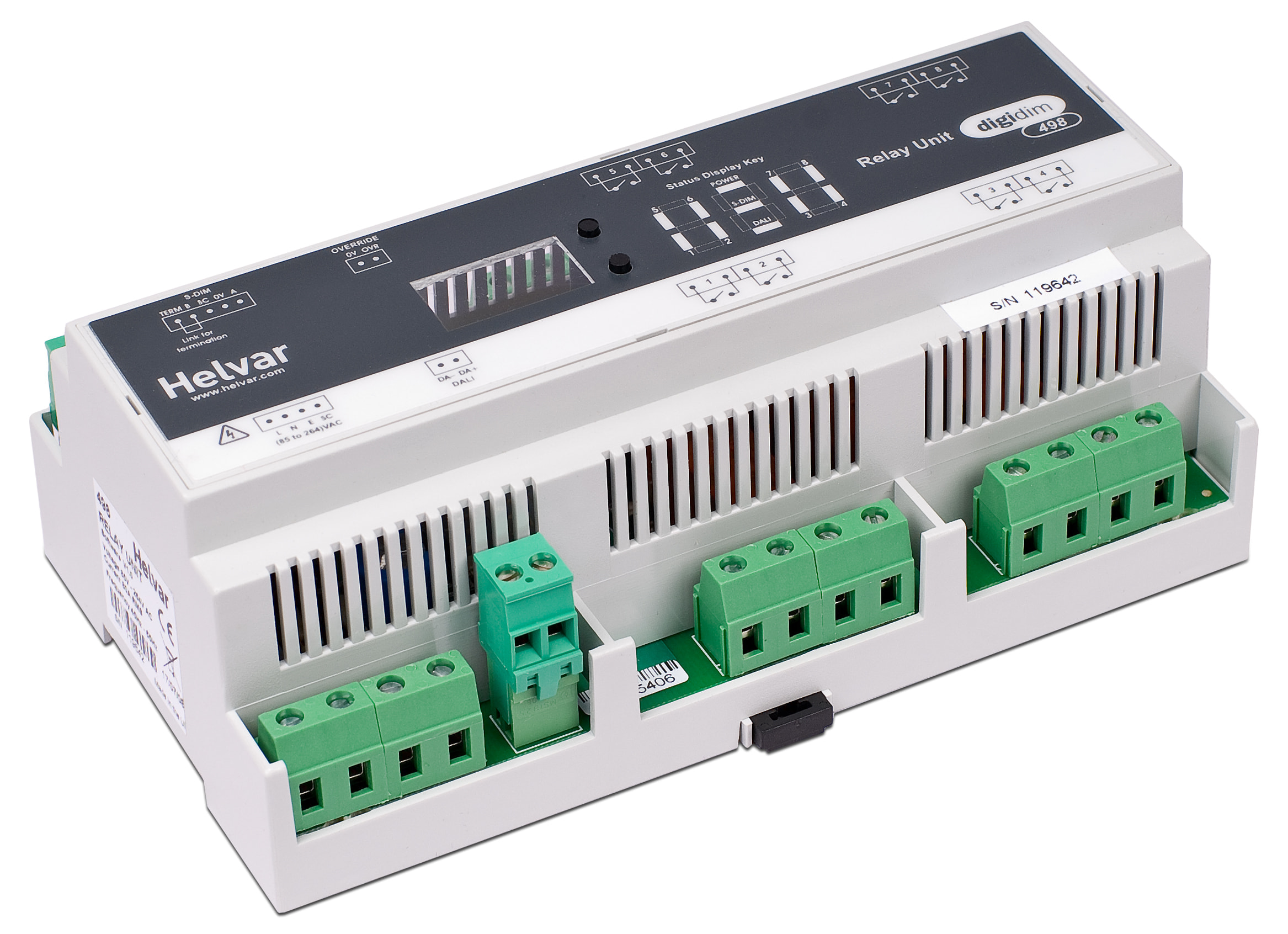

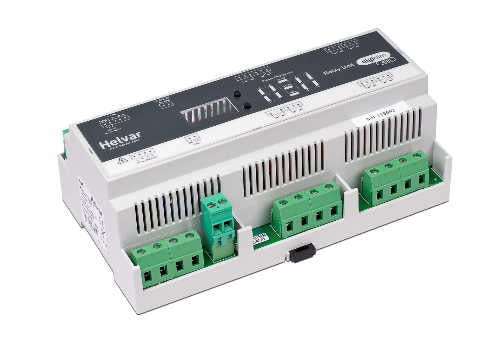

498 8chリレーユニット


16A×8chのリレーユニット


定格電圧 85-264VAC(45-65Hz)
負荷容量 16A×8ch
本体寸法 W158mm x H90mm x D58mm

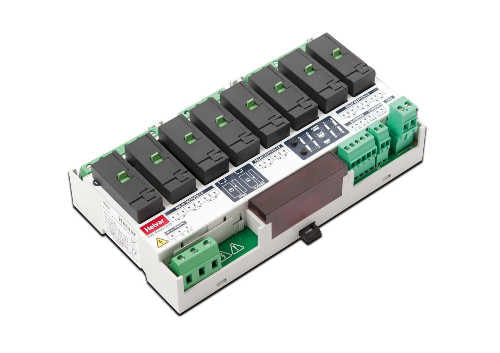

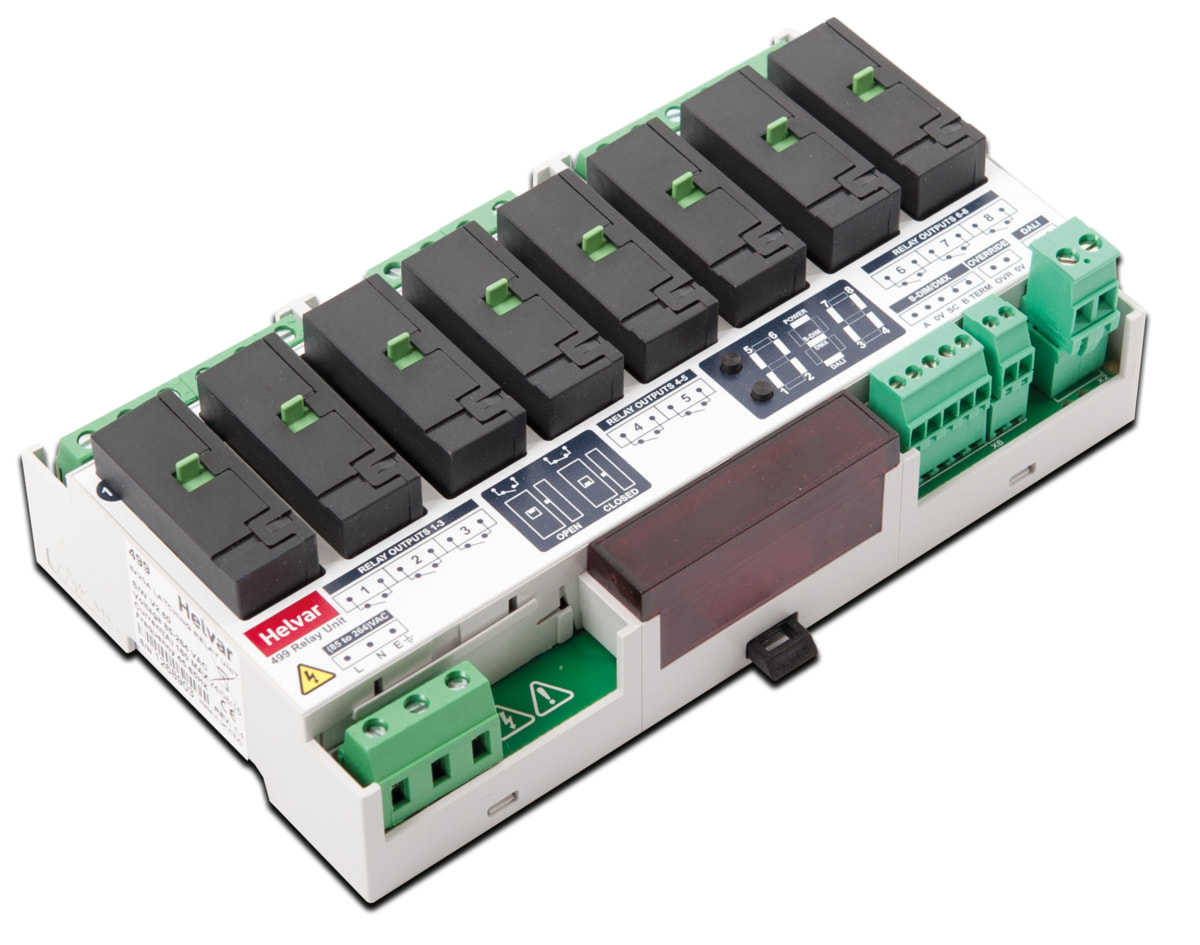

499 8chラッチングリレーユニット


20A×8chのリレーユニット


定格電圧 85-264VAC(45-65Hz)
負荷容量 20A×8ch
本体寸法 W160mm x H90mm x D58mm
