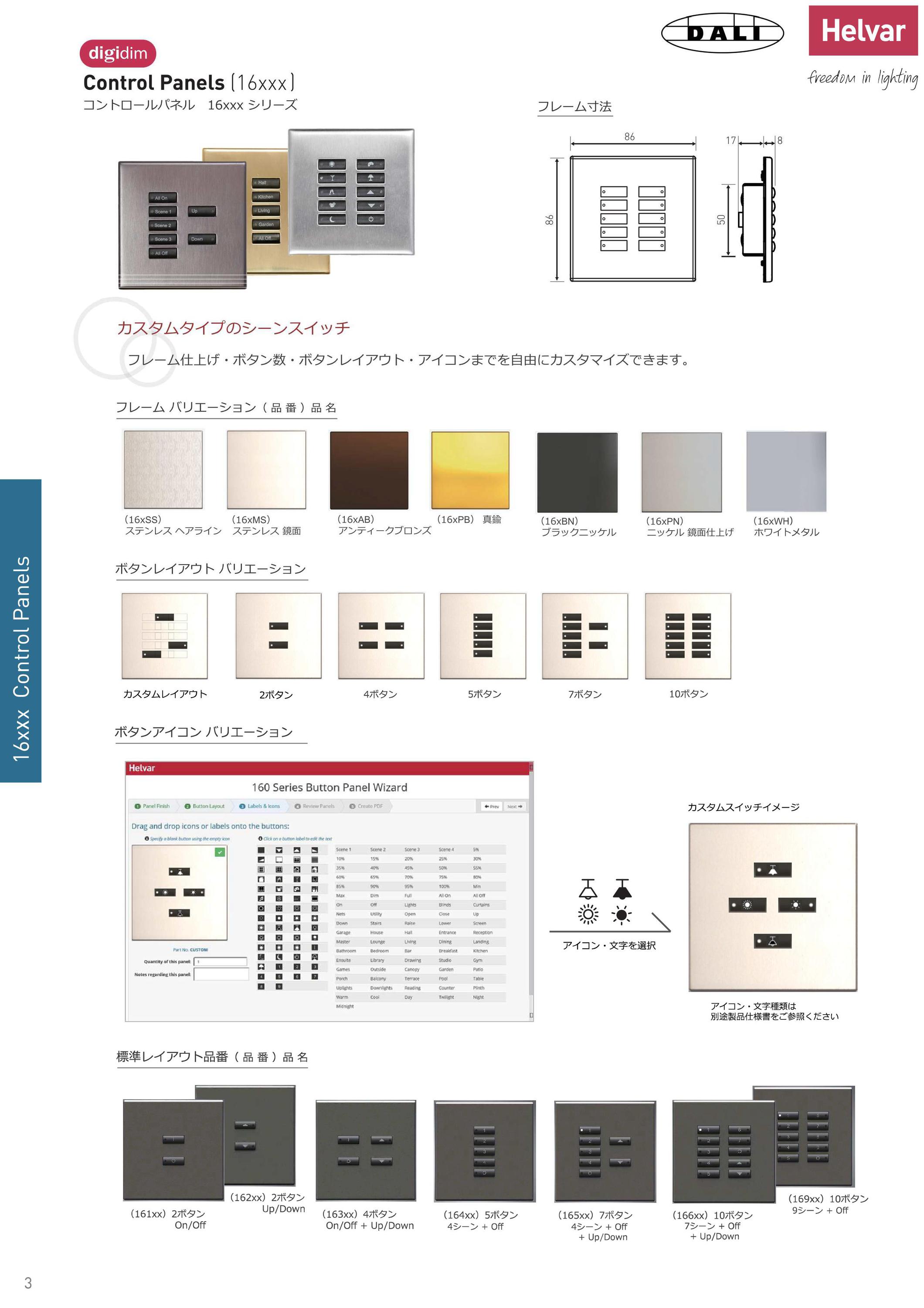

DALI シーンスイッチ
世界規格と安心設計　赤外線受光部あり ○
本体寸法　W86mm x H88mm（86） x D31.8mm　(DALI供給電源) 13-22.5V　10mA

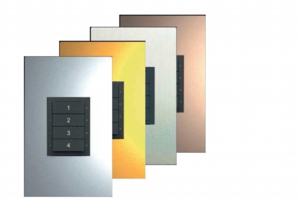

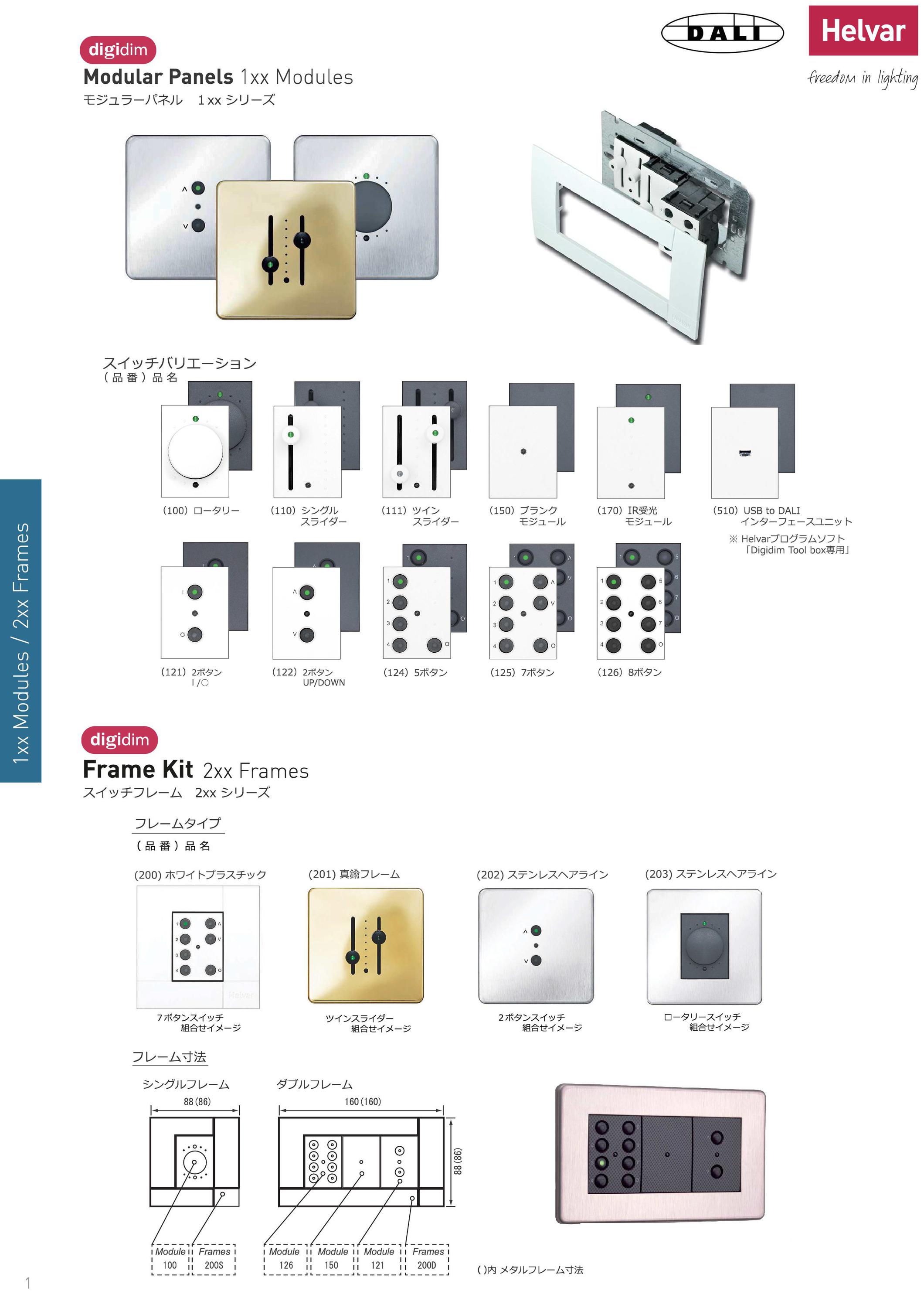

DALI シーンスイッチ【角型各種】
世界規格と安心設計　各種モジュールにDALIチップが搭載されています。

DALI シーンスイッチ　世界規格と安心設計　各種モジュールにDALIチップが搭載されています。

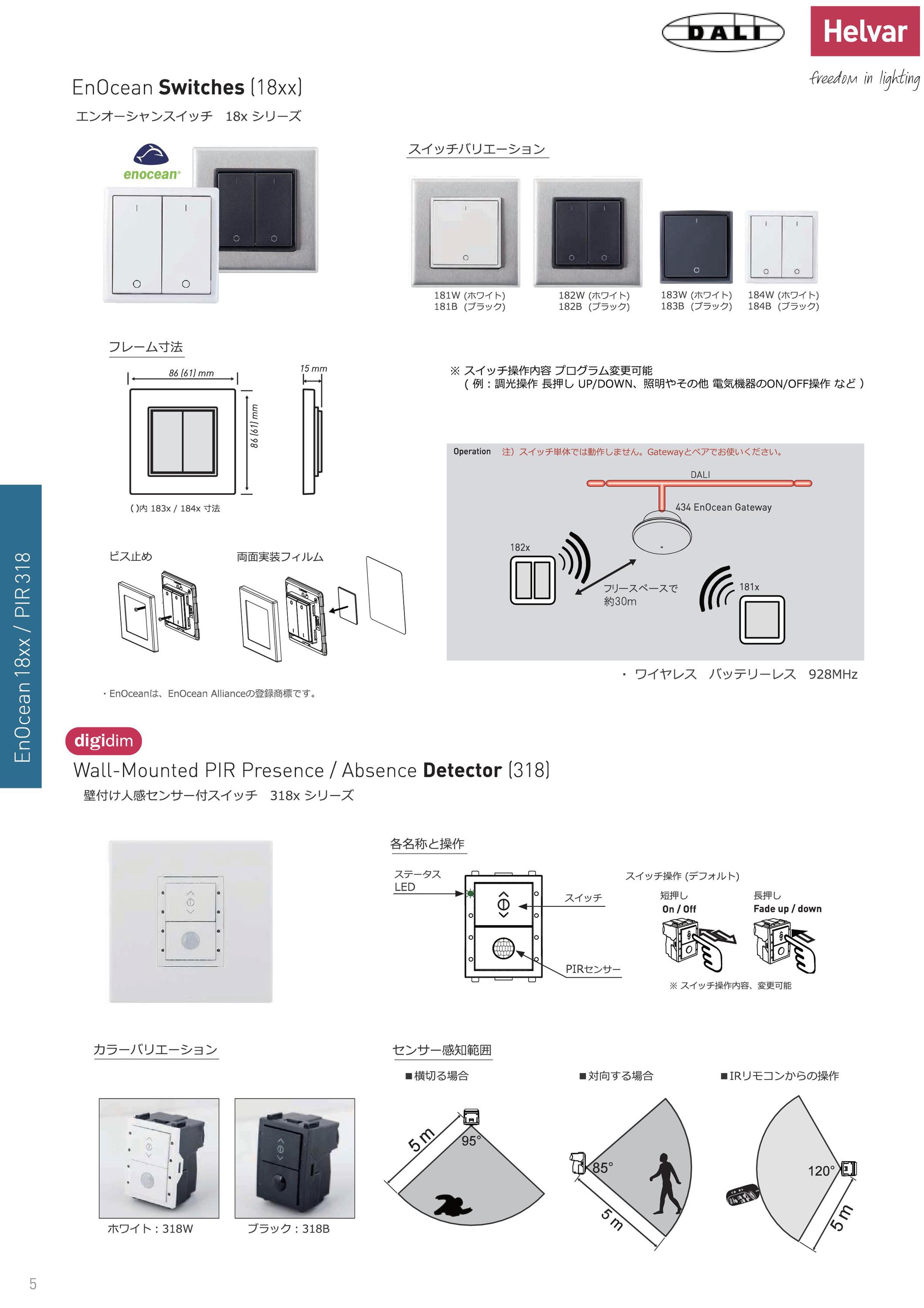

EnOcean to DALI シーンスイッチ
世界規格と安心設計　各種モジュールにEnOcean モジュールが搭載されています。

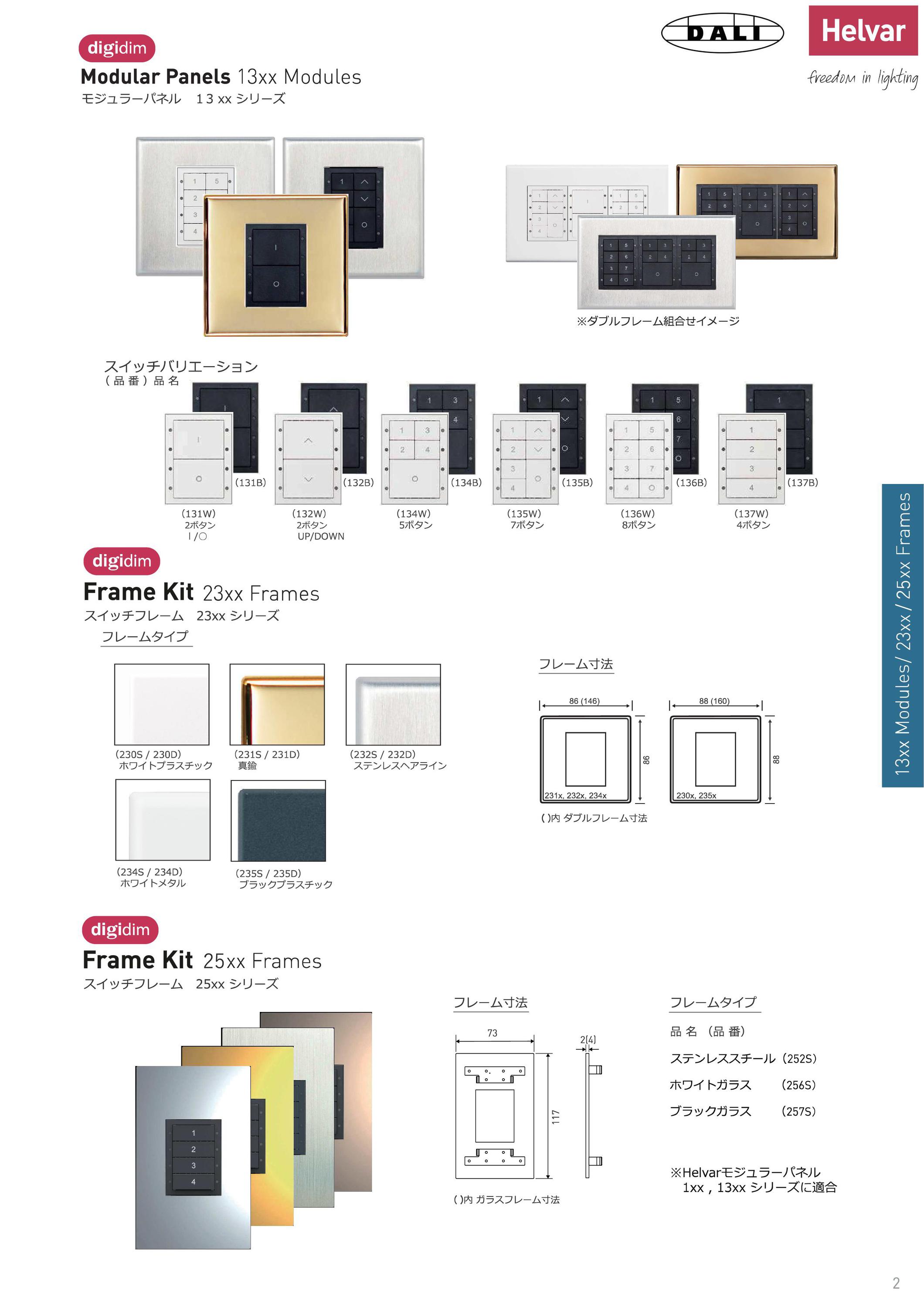

DALI シーンスイッチ【壁サーフェースマウント型】
世界規格と安心設計　各種モジュールにDALIチップが搭載されています。

digidim935(4ｼｰﾝ用）：日本JIS 規格83.5mm取付ビス径　対応
4シーン+アップ/ダウン　本体寸法 935:W=89mm H=114mm D=19mm
(DALI供給電源) 赤外線受光部（無し）
digidim939(8ｼｰﾝ用)：日本JIS 規格83.5mm取付ビス径　対応
8シーン+アップ/ダウン　本体寸法 939:W=189mm H=114mm D=19mm
(DALI供給電源) 赤外線受光部（無し）

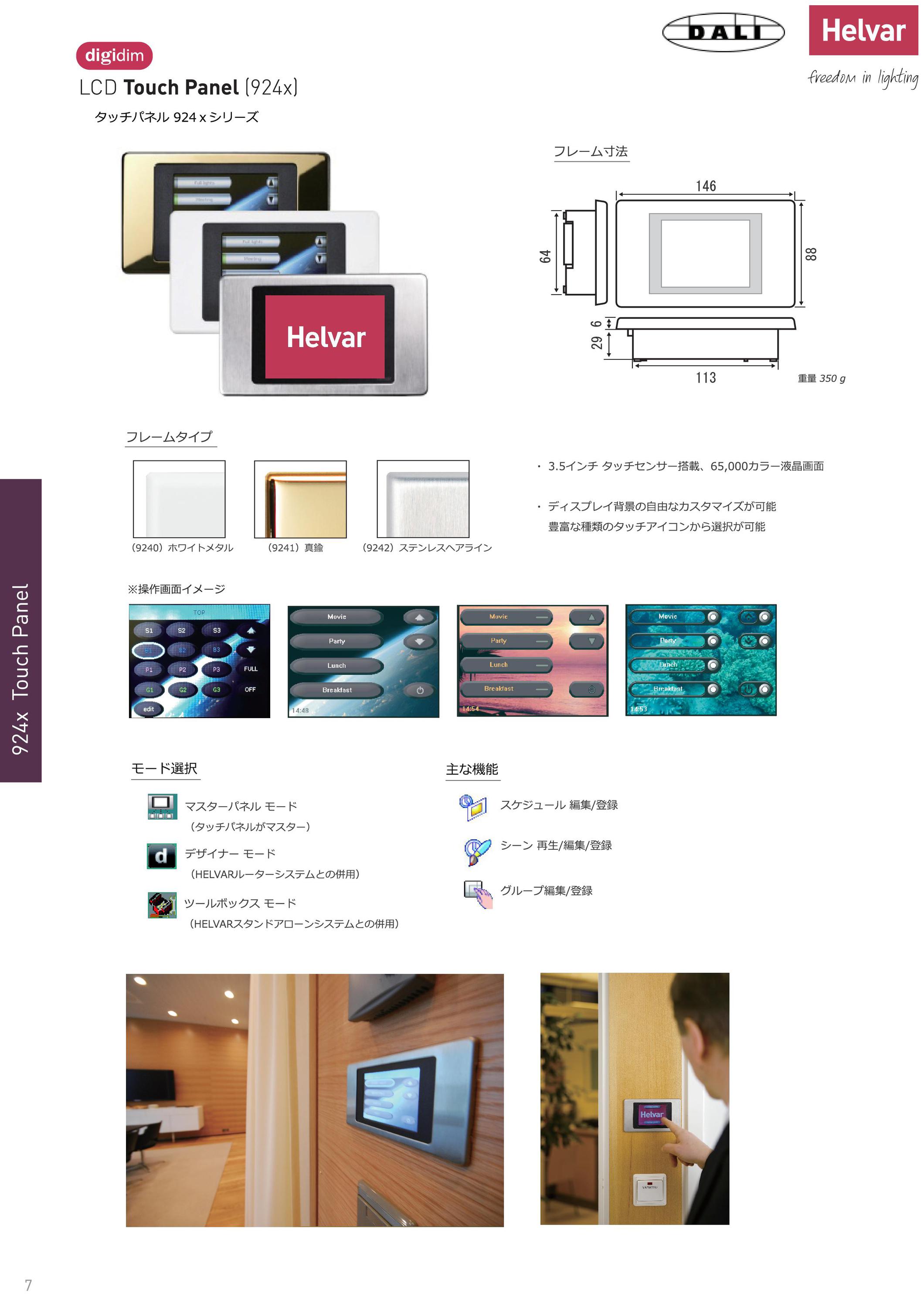

タイマー、スケジュール機能内蔵のDALIインターフェース タッチパネル

高機能タッチパネル　緯度経度時計内臓高機能タッチパネル　定格電圧 14-50V(DC)
DALI 調光信号 Digidim接続 S-DIM 調光信号 Imagine接続
本体寸法 W146mm x H86m x D32mm

DALIの64アドレス規格を、最大52万アドレスまで拡張します。

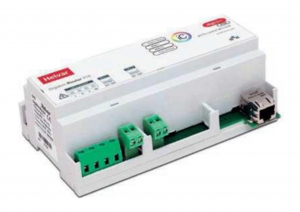

905 Router （New!) ｼﾝｸﾞﾙDALIﾈｯﾄﾜｰｸﾙｰﾀｰ

【重要なことは、DALIのベネフィットとして、サーバーがパンクしたら動かない、ということが無いことです。
DALIは各デバイスが分散処理しているため、万が一の故障時はその回路、デバイスだけ動作が停止して不調をお知らせ、フィードバックします】


高機能な照明コントロールを実現します。

910 Router：DALIのsub-netを2系統を持つ（128アドレス）

従来64アドレスだったDALIのアドレスが大幅に拡張され、シームレスに拡張されます。（256,000デバイス） （50万回路以上）これによりDALIの大型施設への導入が可能となります。


910ルーター１基で64アドレス×2＝128アドレスの各デバイス接続が可能です。
910ルーターにはカレンダー機能、時計機能、シーケンサー機能が実装されています。
OPCサーバーソフトウェアにより、BMSへのリンクが容易になりました。Windowsベースのアプリケーションに統合したシステムの構築が可能です。
メンテナンス作業の、セミオートメーション化が可能。また、インターネットを利用した遠隔操作も可能になります。


詳細な条件設定が可能　例えば、ボタンを押した時が夜間であれば、カーテンを閉め夜のシーンを自動選択する。昼間であれば、昼のシーンを自動選択、というような、条件付けが可能です。
今年は、DALIが、より柔軟なシステム構築が可能な先進システムに発展します。最先端の技術をご期待下さい。
*
【新製品】DIGIDIMルーターの情報：最大52万回路を統合制御。

920 Router DALI& S-DIM& DMXin/out 最上位機種

【重要なことは、DALIのベネフィットとして、サーバーがパンクしたら動かない、ということが無いことです。
DALIは各デバイスが分散処理しているため、万が一の故障時はその回路、デバイスだけ動作が停止して不調をお知らせ、フィードバックします】


920 Routerの概要
① DALI 2ポート（64+64=128address）、S-DIM高速通信ポート、DMX（In/Out）ポート、TCP-IPネットワークポート実装
② 拡張性LANで52万回路（address）へ。複数のルーターが同期します。
③ カレンダー、緯度経度時計、各種条件定義、その他遠隔からのPCアクセス
④ 中央監視システム（BMSビルマネージメントシステム）とOPCサーバー接続

DALIユニット（DINレールマウント）/モジュール類

Helvar照明制御システムは各種DALIモジュールを取り揃えています

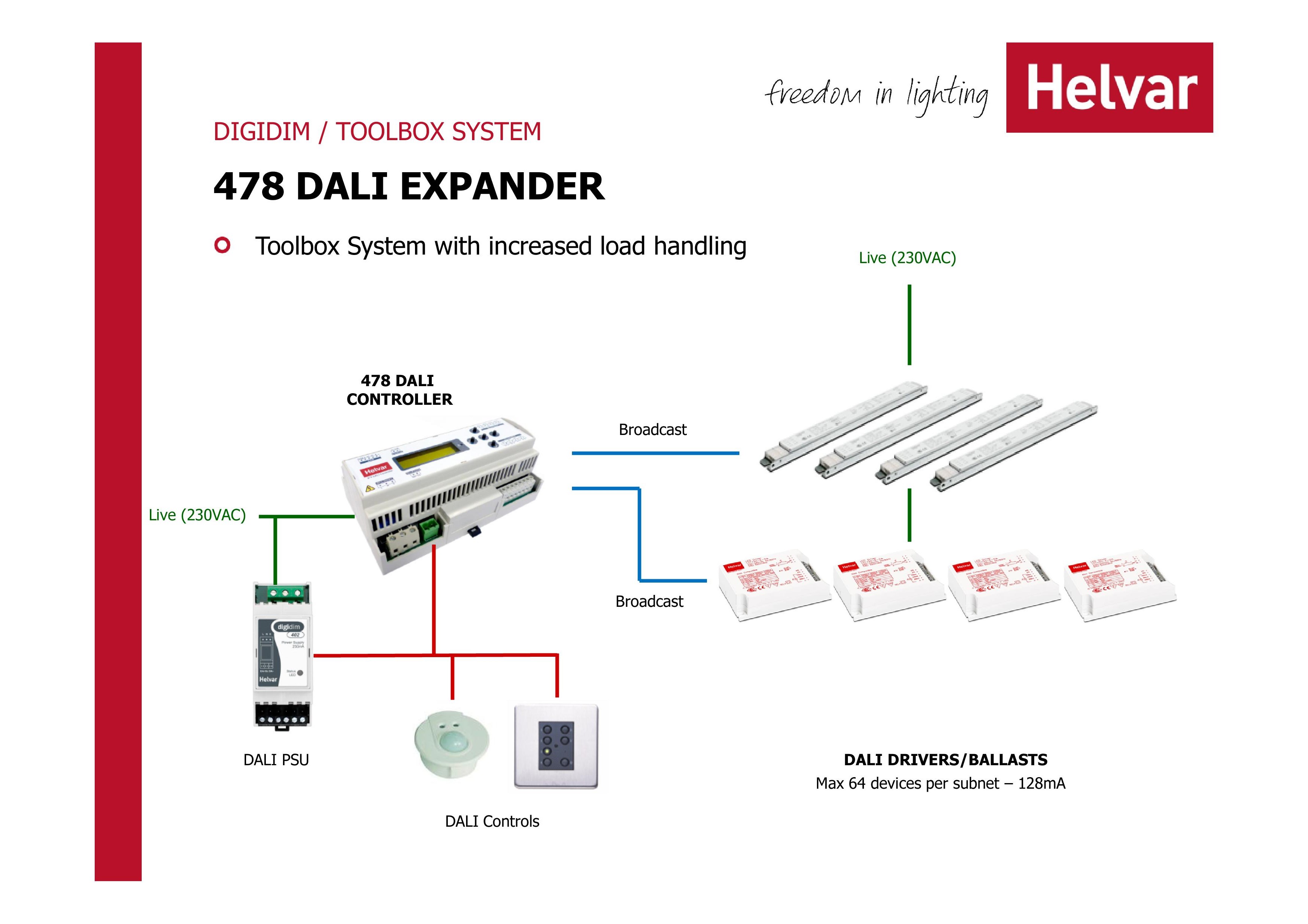

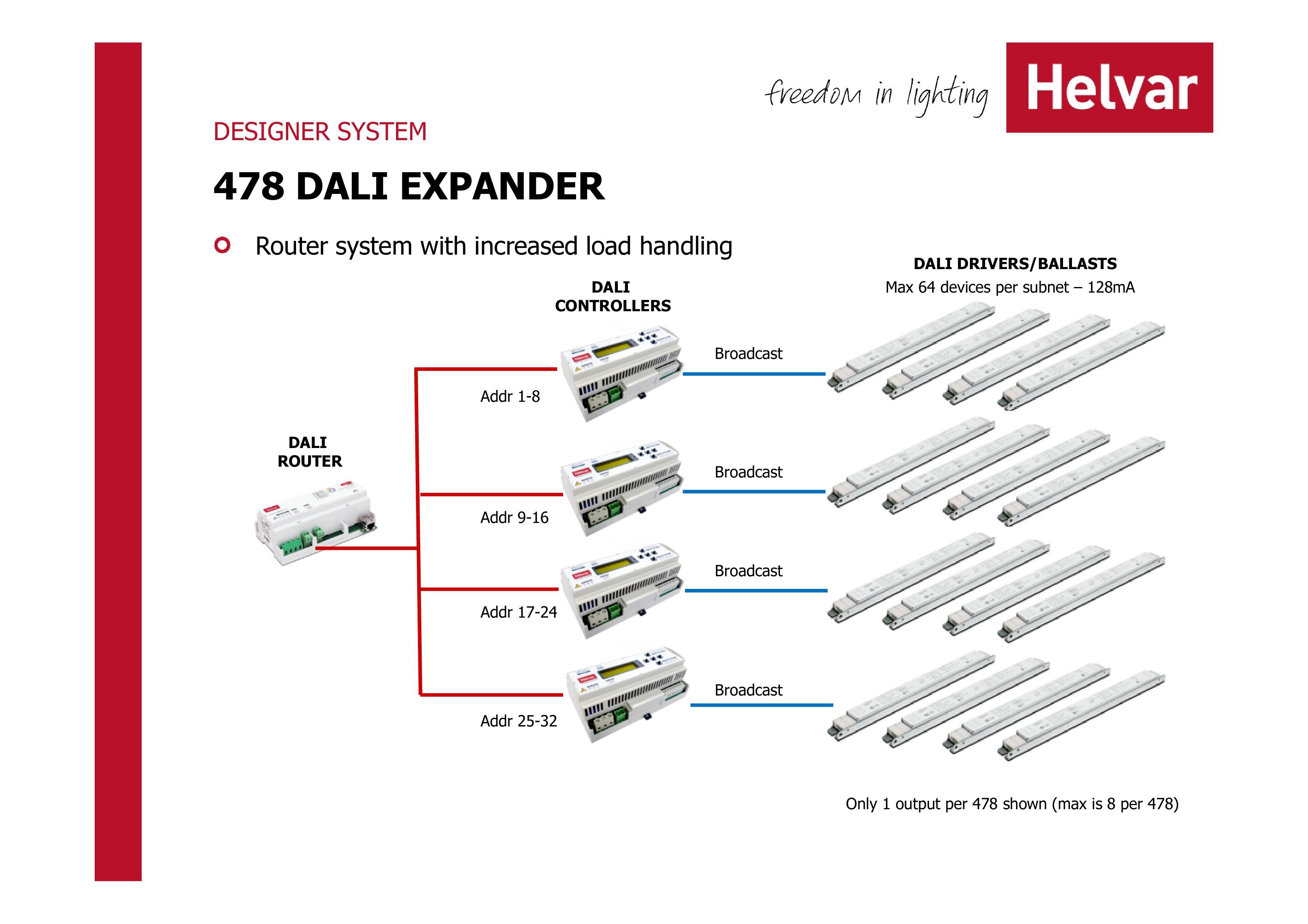

digidim478　DALI EXPANDER仕様書digidim478_dali_controller.pdf
New2014

DALI最大のコストパフォーマンス！！

◆１系統64台のDALI照明器具が8系統＝１台で最大502台のDALI照明器具を調光ドライブ。

DINレールマウント
DALI 8チャンネルブロードキャストコントローラー/128mA×8CHのDALI電源供給ユニット内蔵
定格電圧 90-264V(AC) 　定格周波数 48-62Hz
DALI電源供給128mA×8CH 　本体寸法 W158mm x H90m x D62mm

digidim402　250mA DALI電源供給ユニット
DINレールマウント
定格電圧 90-264V(AC) 　定格周波数 48-62Hz
DALI電源供給用モジュール 250mA 　本体寸法 W35mm x H90m x D58mm

digidim452　位相・逆位相調光器
DINレールマウント
100V一般電球・12Vローボルトハロゲン用：電磁トランス・電子トランスの位相制御調光、逆位相制御調光両用です。ディップスイッチで切り替えられます
定格電圧 90-264VAC 　定格周波数 48-62Hz
最大負荷 4.2A 　本体寸法 W70mm x H90m x D58mm

digidim454　4CHトレーリングエッジ逆位相調光器
DINレールマウント　New2014
LED調光に適しています。100V一般電球・12Vローボルトハロゲン用：電子トランスの逆位相制御です。
（電磁トランスは使用できません）
定格電圧 90-264VAC 　定格周波数 48-62Hz 最低負荷：5W/CH
最大負荷 2.2A/CH 　本体寸法 W158mm x H90m x D58mm

digidim472　0/1-10V/PWM コンバーター
DINレールマウント
定格電圧 90-264V(AC) 　定格周波数 48-62Hz
最大負荷 10A 　本体寸法 W70mm x H90m x D58mm

digidim474　4ch　0/1-10V/PWMコンバーター
DINレールマウント
定格電圧 90-110V(AC) 　定格周波数 48-62Hz
最大負荷 16A×4チャンネル（回路）、本体寸法 W158mm x H90m x D58mm
PWM調光信号出力 100mA×4チャンネル

digidim490　ブラインド・コントローラー
DINレールマウント
定格電圧 200-230V(AC) 　定格周波数 48-62Hz
最大負荷 220W （2チャンネル） 　本体寸法 W88mm x H90m x D58mm

digidim494　リレーユニット
DINレールマウント
定格電圧 220-240V(AC) 　定格周波数 48-62Hz
最大負荷 8A （4チャンネル） 　本体寸法 W88mm x H90m x D58mm
白熱灯 8A / モーター 5A

digidim498　リレーユニット
DINレールマウント
定格電圧 90-110V(AC) 　定格周波数 48-62Hz
最大負荷 10A×8チャンネル　本体寸法 W158mm x H90m x D58mm

digidim444　ミニインプットユニット
4接点ユニット：　一般的なスイッチとの接点インターフェースに使用します
超小型：スイッチボックス内に収納可能です
(DALI供給電源) 9.5-22.5V 10mA 　入力チャネル 4チャネル
ケーブル長 200mm 　本体寸法 W20mm x H30m x D10mm

digidim441　ミニセンサーインターフェースユニット
センサー供給電源：　12V`15mA max　センサーに組合わせて機能性UP
超小型：スイッチボックス内に収納可能です
ケーブル長 200mm 　本体寸法 W20mm x H30m x D10mm

digidim440　インプットユニット　（8接点ユニット）
DINレールマウント
(DALI供給電源) 9.5-22.5V 10mA 　入力チャネル 8チャネル
ケーブル長 最大50m 　本体寸法 W70mm x H90m x D58mm

digidim510 USB-DALIインターフェース&ケーブル（Toolbox接続用）

※2013/1より、新タイプ（digidim510)に変更
510 USB-DALI interface
ミニUSB：Toolboxとは、max64(63までを推奨)アドレスのDALIネットワークのプログラミングで使われます。
64アドレス以上のDALIネットワークでは、910/920ルーターが必要となりますので、本digidim510は必要ありません。この場合、Designerソフトを使いPCからHUBを経由して直接ルーターとLANケーブルで繋ぎプログラミングします。
(DALI供給電源) 2mA 　PC接続ポート数 1
赤外線受光部（無し）　 本体寸法 W88mm x H88m x D31.8mm

digidim303　７ボタン　IR赤外線リモコン
オン/オフ　ボタン　アップ/ダウン/4シーン　呼び出しボタン
本体寸法　　W57mm x H119mm x D28mm
単3乾電池　2本

digidim311　セイリングセンサー　（人感センサー）
＊307IRリモコンで感度調整可能タイプ
(DALI供給電源)
本体寸法 Φ65mm x H26.4mm

digidim312 マルチセンサー　（人感・照度・IR トリプルセンサー）
(DALI供給電源) 13-19V 15mA　昼光センサーレンジ 5-5000ルクス
IR周波数 36kHｚ 　本体寸法 Φ65mm x H26.4mm

digidim329 External Light Sensor （天空照度センサー）


1～10万ルクス　IP65
（DALI供給電源：10ｍA) レンジ0-200

iDim315 System Sensor （ミニタイプ 人感・照度・IR トリプルセンサー）
照明器具にセットするタイプ
(DALI供給電源) コンパクトDALIセンサー

※LEDの調光システム

お問い合わせはこちらお問合せフォームへ

digidim458　4～24チャンネル制御システム
必要な回路数を自由に組み合わせることが可能です。

458 DIM4：　

• 高級機に採用される、プロ向けのリンギングコイルを実装しています。

458 DIM8：　

• オプションの458/OPT4をセットすることによって：4回路分をのPWM調光回路にすることが可能です。
• 高級機に採用される、プロ向けのリンギングコイルを実装しています。

458 UNI8：　

• 【取扱い説明書】458UNI8
• 458/UNI8： 世界中で位相調光LEDのマッチングの不調を解決するために生まれた、理想の458/UNI 8！
• Helvar社の特許技術を取り入れLEDのフリッキング現象を極限まで減少します。
• オプションの458/OPT4をセットすることによって：4回路分をのPWM調光回路にすることが可能です。
• 高級機に採用される、プロ向けのリンギングコイルを実装しています。
• 1W以下の低負荷LEDの位相・逆位相調光ドライブが可能。回路電流を同時にモニタリングします。
• 一般的に負荷容量25W～40W以上が必要なところ、LED負荷1W程度でも安定した調光が可能です。

458 CTR8：　

• （PWM、0-10V、1-10V、DSI、DALI-broadcastの信号出力）（8ch/10Aのhigh inrush relay内臓）
• 参考負荷安全率 LEDﾄﾞﾗｲﾊﾞｰ80%、ﾊﾞﾗｽﾄ60%、ﾓｰﾀ50%程度α=を勘案
• 突入電流対応機能

458 SW8：　

• 参考負荷安全率 LEDﾄﾞﾗｲﾊﾞｰ80%、ﾊﾞﾗｽﾄ60%、ﾓｰﾀ50%程度α=を勘案
• 突入電流対応機能

＊＊

458 CM：　

458/OPT4：　

バイパスサーキット付シャーシユニット（MCBﾀｲﾌﾟ別）

458 M1/8 S06 458-SINGLE MODULE CHASSIS with (8x6A MCB) 1段
458 M1/4 S10 458-SINGLE MODULE CHASSIS with (4x10A MCB) 1段
458 M1/8 S10 458-SINGLE MODULE CHASSIS with (8x10A MCB) 1段

バイパスサーキット付シャーシユニット（MCBﾀｲﾌﾟ別）

458 M2/8S06 8S06 458-DOUBLE MODULE CHASSIS with (8x6A+8x6A MCB) 2段
458 M2/8S10 8S10 458-DOUBLE MODULE CHASSIS with (8x10A+8x10A MCB) 2段
458 M2/8S06 8S10 458-DOUBLE MODULE CHASSIS with (8x6A+8x10A MCB) 2段
458 M2/4S10 8S06 458-DOUBLE MODULE CHASSIS with (4x10A+8x6A MCB) 2段
458 M2/4S10 4S10 458-DOUBLE MODULE CHASSIS with (4x10A+4x10A MCB) 2段
458 M2/4S10 8S10 458-DOUBLE MODULE CHASSIS with (4x10A+8x10A MCB) 2段

バイパスサーキット付シャーシユニット（MCBﾀｲﾌﾟ別）

458 M3/8S06 8S06 8S06 458-SINGLE MODULE CHASSIS with (8x6A+8x6A+8x6A MCB) 3段
458 M3/8S10 8S10 8S10 458-SINGLE MODULE CHASSIS with (8x10A+8x10A+8x10A MCB) 3段
458 M3/4S10 4S10 4S10 458-SINGLE MODULE CHASSIS with (4x10A+4x10A+4x10A MCB) 3段
458 M3/4S10 4S10 8S10 458-SINGLE MODULE CHASSIS with (4x10A+4x10A+8x10A MCB) 3段
458 M3/4S10 4S10 8S06 458-SINGLE MODULE CHASSIS with (4x10A+4x10A+8x6A MCB) 3段
458 M3/4S10 8S06 8S06 458-SINGLE MODULE CHASSIS with (4x10A+8x6A+8x6A MCB) 3段
458 M3/4S10 8S10 8S10 458-SINGLE MODULE CHASSIS with (4x10A+8x10A+8x10A MCB) 3段
458 M3/4S10 8S06 8S10 458-SINGLE MODULE CHASSIS with (4x10A+8x6A+8x10A MCB) 3段
458 M3/8S06 8S06 8S10 458-SINGLE MODULE CHASSIS with (8x6A+8x6A+8x10A MCB) 3段
458 M3/8S06 8S10 8S10 458-SINGLE MODULE CHASSIS with (8x6A+8x10A+8x10A MCB) 3段

Helvarの比類なき拡張性

概要

ヘルバープロダクト/Helvar Product

Imagine 14チャンネルラック（HES14XXX)

HES14100： 14X10A　　HES14300： 14X20A
H734XW550XD220
入力電圧：90～13VAC日本向、180～26VAC＜45～65Hz＞
入力電流：140～280A

Imagine 26チャンネルラック（HES26XXX)

HES26100： 26X10A　　HES26300： 26X20A
H1141XW550XD220
入力電圧：90～13VAC日本向、180～26VAC＜45～65Hz＞
入力電流：260～520A




ラック実装モジュール
単体調光モジュールが2kwダブルディマーユニットです。　中・大型施設空間の照明制御に適しています。
HES92021 サイリスター調光器　2CH用/1CH 20Amax
HES98021 PWM,0-10,1-10V調光器　2CH用/1CH 20Amax


位相サイリスター調光器
HES92021 位相制御 Dimmer（1ユニット：2KW×2チャンネル）
入力電圧：90～13VAC日本向、180～26VAC＜45～65Hz＞
最大負荷 2kw*2ch　


PWM,0-10,1-10V調光器
HES98021 PWM ｺﾝﾊﾞｰﾀｰ（1ユニット：2KW×2チャンネル）
入力電圧：90～13VAC日本向、180～26VAC＜45～65Hz＞
最大負荷 2kw*2ch　

Helvarの比類なき拡張性を具現化

DALI-LEDドライバーは個別調光可能な省エネ照明制御


DALI-LED driver

～LEDの省エネ性を最大限引き出す、“DALI-LED driver”～

超省エネ（1～100％調光）と、コストバランスを両立したLED用“DALIドライバー”

• ＊
• ＊
• ＊
• ＊

• Electric performance
• MPA1948A (700mA / 30 ~ 50V)
• MPA1948B (600mA / 30 ~ 50V)
• MPA1948C (500mA / 30 ~ 50V)
• MPA1948D (425mA / 30 ~ 50V)
• MPA1960A (1,400mA / 30 ~ 50V)
• MPA1960B (1,200mA / 30 ~ 50V)
• MPA1967A (1,050mA / 8 ~ 25V)
• MPA1967B (900mA / 8 ~ 25V)
• MPA1967C (750mA / 8 ~ 25V)
• MPA1968A (1,050mA / 30 ~ 50V)
• MPA1968B (900mA / 30 ~ 50V)
• MPA1968C (750mA / 30 ~ 50V)

• ＊
• ＊
• ＊
• ＊
• ■ Electrical Specifications
• Input voltage range 100～277VAC
• Frequency 43～67Hz
• Output voltage range 56VDC (Max)
• Output current range 200mA～1050mA (定電流値設定可能)
• DALIデジタル調光0.1～100％

◆その他、DALI実装の海外照明器具メーカー：フィリップス、オスラム、エルコ、イグッチーニ、フロス、ズントベル、モジュラー、エルド、etc.
◆日本の照明メーカー各社様（DALIドライバーマッチング完了並びに進行中)


＊調光器不要、DALIスイッチからシーンの呼び出し・セッティング可能
＊自動省エネセンサー連動・比類なき拡張性（空調省エネ連動）
＊演出系DMX制御を準拠


電気設備設計者様、照明デザイナー様、建築設計者様から、世界標準DALIの制御システムのお問い合わせを多数いただいております。


DALIについて
　　・DALI：Digital Addressable Lighting Interface
　　主に蛍光灯器具の調光制御を行うことを目的にして，異なるメーカの製品間でも通信できるように作られたオープン規格。

マスタ-スレーブ方式 （コントロール側とロード側）
2 線式，半二重，1200［bit/sec］の通信
一つのマスタにスレーブを最大64 台接続可能
マスタ-スレーブ間の最大距離は300［m］まで可能
スレーブ機器のグループ化が可能
254 段階の調光，フェード，16 個のシーン設定など高度な設定が可能

100ワークグループへの拡張で、最大52万アドレス
BEMSとのナイアガラバスとTridiumドライバーインターフェース
1ワークグループで128シーン＆16,384グループ（1シーンブロックごとに16シーンがあり、そのシーンごとに8シーンブロックを構成する）

Helvarの比類なき拡張性を具現化します。

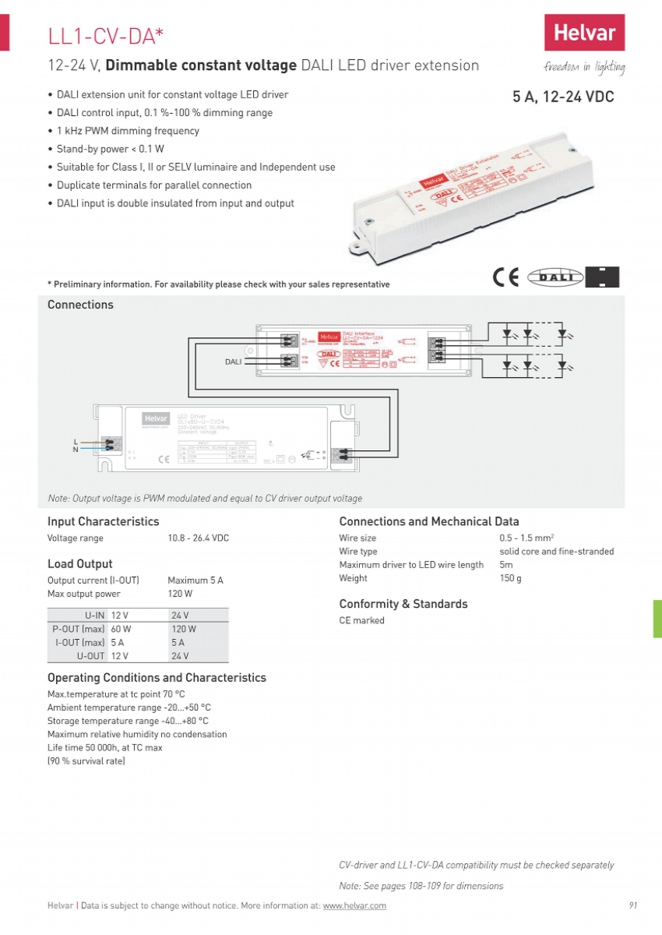

＊定電圧用テープライトの調光ドライブに：0.1％～100％のDALI調光
LL1-CV-DA_DALI LEDドライバーエクステンション仕様書.pdf

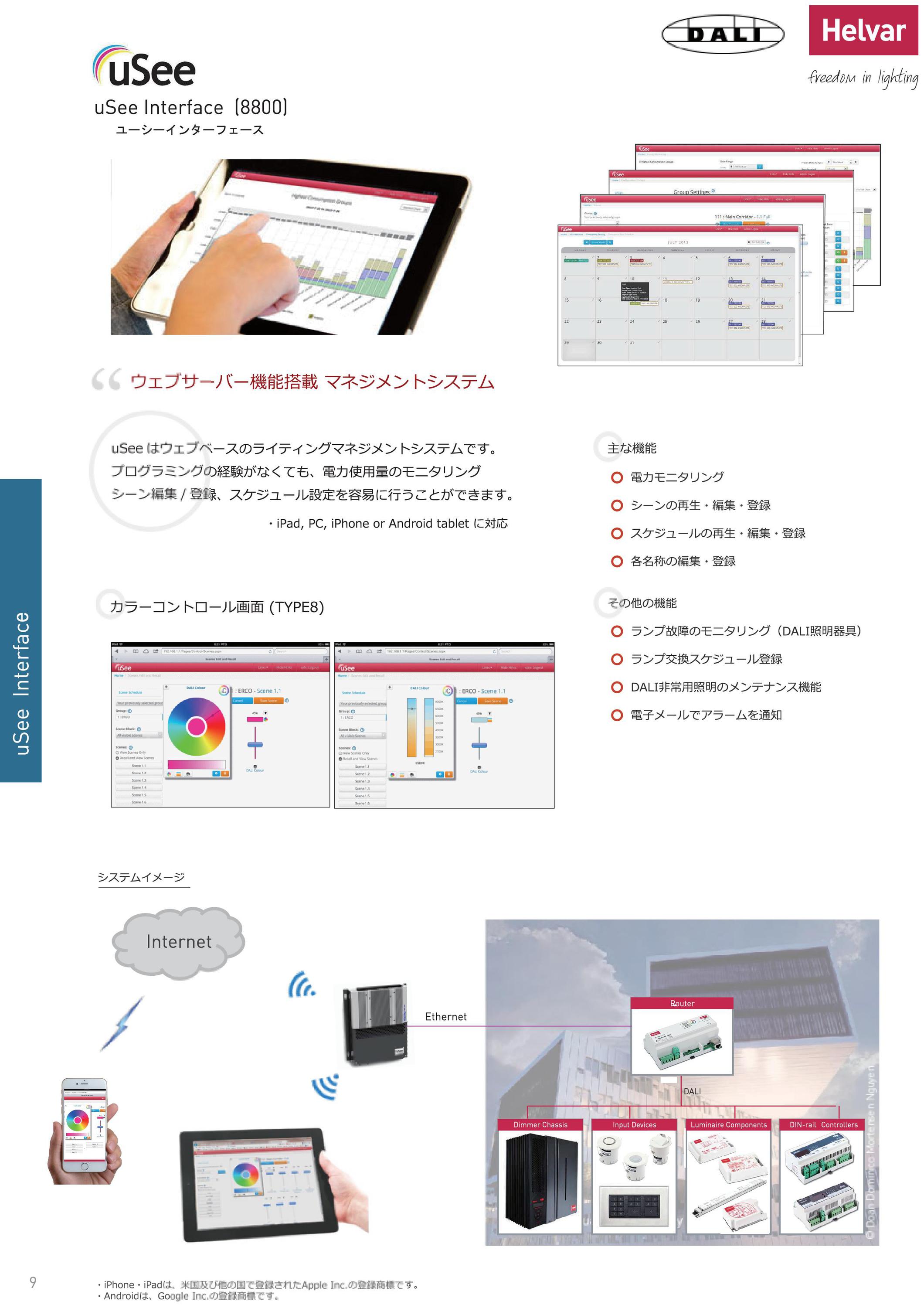

uSee ユーシー（電力監視＆操作） DALI-Eｄ2対応
ライティングシステムコントロール＆エネルギーモニタリングインターフェース

uSeeはルーターシステムのネットワーク上にあるデバイスの情報をウエッブブラウザーを介して取得し、あらかじめ設定されたグループごとの電力量をモニタリングすることができます。

あらかじめプログラミングされたシーン呼び出し、シーン調整を可能とします。
uSeeはプログラミングの経験がなくても簡単にシーンレベルを編集、登録することができます。
タブレット、i-Pad、PC、iPhone or Android tabletに対応し、PC、タブレットPC、iPad、iphoneから、電力使用量をモニタリング、シーンの編集を行うことができます。

美術館や博物館から、病院や会議室、インテリジェントオフィスなどで採用されています。uSeeはウェブベースのライティングマネージメントシステムです。

プログラムソフト(デザイナー)の知識が必要なく、エンドユーザーが容易に照明システム管理を行う事ができ、リアルタイムの電力使用量を確認することができます。ネットワーク内の電力を監視する機能と、シーン名の変更・チャンネルレベルの編集機能を持ち合わせたシステムです。

ENERGY MONITORING 電力モニタリング
uSeeはリアルタイムでHelvarライティングコントロールシステムの電力使用量をモニタリングすることができます。
この照明制御システムは照明が点灯すると自動的に負荷をモニタリングし、一定のエリアの電力使用量を計算します。
Helvarのバラストやドライバーを使用しているシステムは自動的に照明器具の電力量を検知します。データを自動的に供給しないデバイスに関しては、ルーターシステムに数値入力することができます。
■エネルギー使用量と最適なシーンを考慮し、そのために必要な情報を自動計算します。
※リアルタイムの電力使用量レポート
※履歴表示
※スケジュール変更
※Web対応可能なデバイスとの互換性
※理想的な設備マネージメント

SCENE RECALL シーンの呼出
uSeeはあなたがお持ちのWeb端末から照明制御システムにアクセスすることができます。
■このシステムは、uSee専用のWiFiの環境下であれば建物の直観的な操作が可能です。
※シーンの呼出
※チャンネルレベルの表示
※グループステータスの確認

SCENE EDIT シーンの編集
uSeeは、ユーザーごとに操作・編集できる範囲を段階的に設定することができます。
ユーザー操作レベル 「Administrator/Basic/Editor」を選ぶことにより、修正や編集保存が可能になります。また、シーンの名前を書きかえることも可能です。例えば「Room4」を小会議室等に変更することによって、合理的な管理が実現されます。
■グループ単位での調光制御が可能です。　田yン寝るレベルの
※チャンネルレベルの設定
※チャンネルレベルの保存
※アクセス許可の設定

MAINTENANCE メンテナンス
ユーザーはライティングシステムにアラームを設定することができます。アラームはランプの故障「DALIドライバー」、デバイスの紛失、照明器具の寿命を設定できるので、ランプ交換を計画的に進めることができます。
ユーザーは一つのデバイスに一つのアラームをセットするか、グループごとに選ぶことができます。
■アラームが一旦作動すると、メールでユーザーに通知することができます。
※ランプ故障のモニタリング
※ランプ交換のスケジュール
※Eメールでのアラーム送信

Emergency Lighting Test　緊急時照明点灯テスト
緊急時信号との連動制御が可能です。ユーザーは機能テストと継続テストの両方を行うことができます。世界各国の緊急信号テストに対応いたします。
緊急照明システムの機能テストを行う際、記録機能が備わっている為、計画的なテストを行うことができます。
機能テストとはグループ内のデバイスが正常に機能しているかどうかルーターから確認する事ができます。
継続テストとは、予めルーターに設定した時間の間、動作確認するものです。動作時間は、モジュールごとに設定が可能です。また必要に応じて、キャンセルもすることができます。

■緊急時照明点灯機能テスト・継続テストは日、週、月単位で行えるよう設定できます。
※機能テスト ＆ 継続テスト
※スケジュールの自動化
※記録とリポート
※スケジューラー機能を使用する事により、エマージェンシーテストの結果を自動送信します。

Helvaｒは国際的な照明制御を扱う会社です。　照明器具と照明制御システムのためのエネルギー効率の良いコンポーネント及びソリューションを専門としています。

DALIの創始者として照明制御における私たちの経験と知識、また革新的な製品と高度な照明システムでお客様のニーズにあったソリューションを実現します。

◆BMS（ビルマネージメント）システムとの連動インターフェースよって、電力デマンドの要求を満たすことが可能な、ライティングシステム・マネージメントインターフェースです。

HelvarのuSeeｼｽﾃﾑには、ウエッブサーバーが搭載されています。
uSee Helvar照明コントロール＆電力モニタリングシステム：ユーシー
Helvar910および920ルータと組み合わせて使用するように設計され、uSeeは各種条件において監視および調光制御することができ、リアルタイムのエネルギー使用量を表示するグラフィカルなシステムです。
uSeeシステムは、iPadやAndroidスマートフォンのように幅広いインターフェイスと完全に互換性があります。 uSeeは、ユーザにシンプルかつ直感的な方法でそれらの照明システムを管理するための利点を提供いたします。

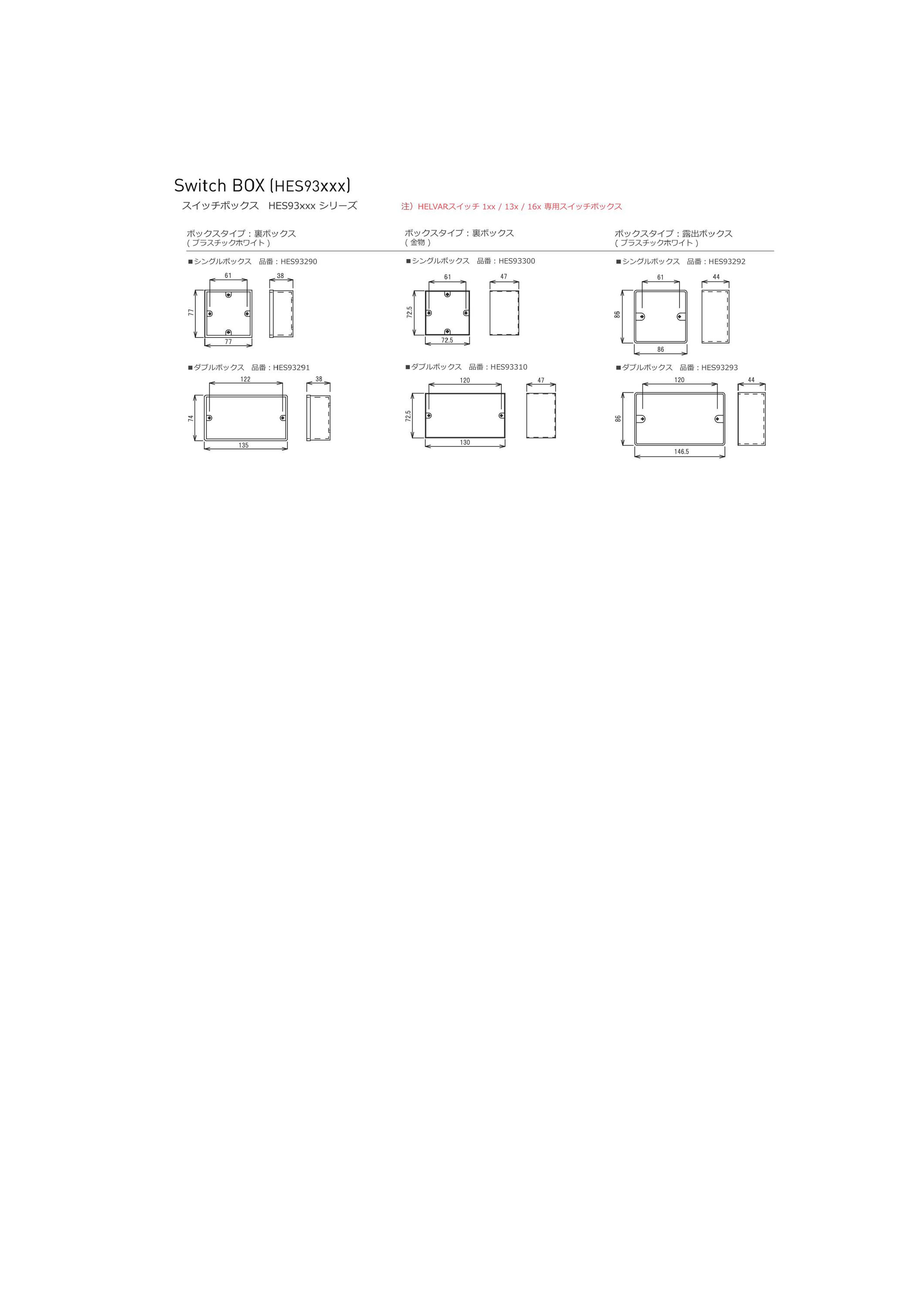

あると便利。照明制御をサポートするモジュールです。
